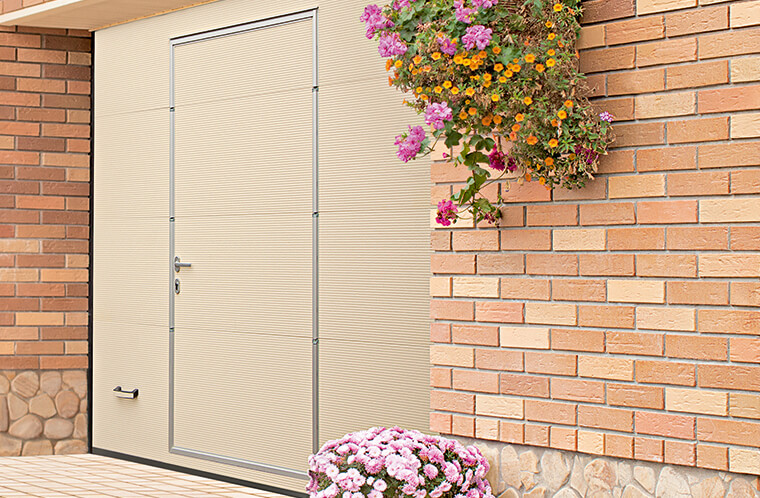

Sectionaaldeur met loopdeur
Dit product is tijdelijk niet beschikbaar
Bekijk ook onze andere producten:
Als je geen ruimte hebt voor nog een deur, is een loopdeur de perfecte oplossing! Een extra ingang die in de garagedeur is geïntegreerd, kan alleen worden gebruikt als de deur gesloten is. Een loopdeur verlengt de gebruikstijd van uw sectionaaldeur aanzienlijk. De prijs is inclusief een ingebouwd loopdeurcontact, dat ervoor zorgt dat de deur soepel werkt. Het wordt op het sectionaaldeurblad gemonteerd en controleert of de deur gesloten is voordat de aandrijving de sectionaaldeur beweegt.
Vereisten
Het maximale oppervlak van de sectionaaldeur met loopdeur is 15 m2.
Om een loopdeur in de deur te kunnen integreren, moeten de volgende limietafmetingen in acht worden genomen: minimale deuropeningsbreedte van 2125 mm en minimale deuropeningshoogte van 1960 mm.
Loopdeuren zijn alleen mogelijk als het veertype Torsie lage latei en standaard doorbuiging is geselecteerd. Loopdeuren kunnen niet worden gerealiseerd als het type trekvering wordt geselecteerd. Bovendien kunnen de deuren alleen onder bepaalde voorwaarden worden geïnstalleerd (zie tabel).
De afmetingen van een loopdeur met lage of standaard drempel voor paneeltype M-kraal en L-kraal
| Maatbereik deuropeningshoogte, mm | Vrije hoogte van de loopdeuropening H, mm | Hoogte deurbeugel H1, mm | Hoogte deurkruk H2, mm | |
|---|---|---|---|---|
| Voor drempelhoogte (h) | ||||
| h=100 mm | h=145 mm | |||
| 1960...2025 | 1715 | 1670 | 820 | 1270 |
| 2030...2130 | deuren worden niet geproduceerd | - | - | |
| 2135...2275 | 1890 | 1845 | 1200 | 1600 |
| 2280...2520 | 1715 | 1670 | 820 | 1270 |
| 2525...2725 | 1890 | 1845 | 1200 | 1600 |
| 2730...2770 | deuren worden niet geproduceerd | - | - | |
| 2775...2970 | 1715 | 1670 | 820 | 1270 |
| 2975...3000 | 1890 | 1845 | 1200 | 1600 |
De afmetingen van een loopdeur met vlakke drempel voor paneeltype M-kraal en L-kraal
| Maatbereik van de deuropening hoogte, mm | Vrije hoogte van de loopdeuropening H, mm | Hoogte deurbeugel H1, mm | Hoogte deurkruk H2, mm |
|---|---|---|---|
| Voor drempelhoogte (h) | |||
| h=18 mm | |||
| 1960...2015 | 1715 | 810 | 1260 |
| 2020...2120 | deuren worden niet geproduceerd | - | - |
| 2125...2265 | 1890 | 1190 | 1590 |
| 2270...2510 | 1715 | 810 | 1260 |
| 2515...2715 | 1890 | 1190 | 1590 |
| 2720...2760 | deuren worden niet geproduceerd | - | - |
| 2765...2960 | 1715 | 810 | 1260 |
| 2965...3000 | 1890 | 1190 | 1590 |
Drempel loopdeur
Rolluikenplaneet biedt keuze uit drie soorten loopdeurdrempels:
Lage drempel
De hoogte van de lage drempel is 100 mm. Deze is van toepassing op deuren tot 4500 mm x 3000 mm, voldoet aan de brandveiligheidseisen en kan worden gebruikt als vluchtweg.
Standaard drempel
De hoogte van de standaard drempel is 145 mm. Deze is van toepassing op deuren met afmetingen van meer dan 4500 mm x 3000 mm, heeft een extra versterkte constructie en kan worden geïnstalleerd in de deur met de maximale afmetingen.
Vlakke drempel
De hoogte van de vlakke drempel is slechts 20 mm. Deze is van toepassing op deuren met een maximale afmeting van 5000 mm x 3000 mm. Dankzij zijn vorm garandeert de vlakke drempel maximaal bedieningscomfort en kunnen trolleys of fietsen ongehinderd passeren.
Het ontwerp van de loopdeurdrempel is afhankelijk van de breedte van de deuropening, zie tabel:
| Deuropeningsbreedte | Loopdeurontwerp |
|---|---|
| van 2125 mm tot 5000 mm | met vlakke drempel (20 mm) |
| van 2125 mm tot 4500 mm | met lage drempel (100 mm) |
| van 4505 mm tot 6000 mm | met standaard drempel (145 mm) |
