Informatie over metingen
Beste klant, hier vindt u alle informatie die u nodig hebt om uw rolluikpantser op maat correct op te meten en te bestellen.
Houd rekening met de volgende bijzonderheden:
1. Bij het opmeten van het rolluikpantser moet u rekening houden met de benodigde ruimte in de rolluikkast. De exacte diameters van de verschillende lamelprofielen vindt u op pagina 2 van deze meetinstructies.
2. Alle maten worden in millimeters aangegeven.
1 centimeter = 10 millimeter
10 centimeter = 100 millimeter
100 centimeter = 1 meter of 1000 millimeter
3. Informatie over de breedte van het deurblad vindt u op pagina 4.
4. De volgende accessoires worden standaard bij onze rolluikpantsers geleverd:
- Veiligheidsveren in voldoende hoeveelheid
- Aluminium onderlat (optioneel)
- Aanslagstoppen van 30 mm, 40 mm of 60 mm (optioneel)
Indien u extra geleiders nodig hebt, vindt u een configurator op onze website:
https://www.rolluikenplaneet.nl/zubehoer/449/fuehrungsschieneAfmetingen bepalen

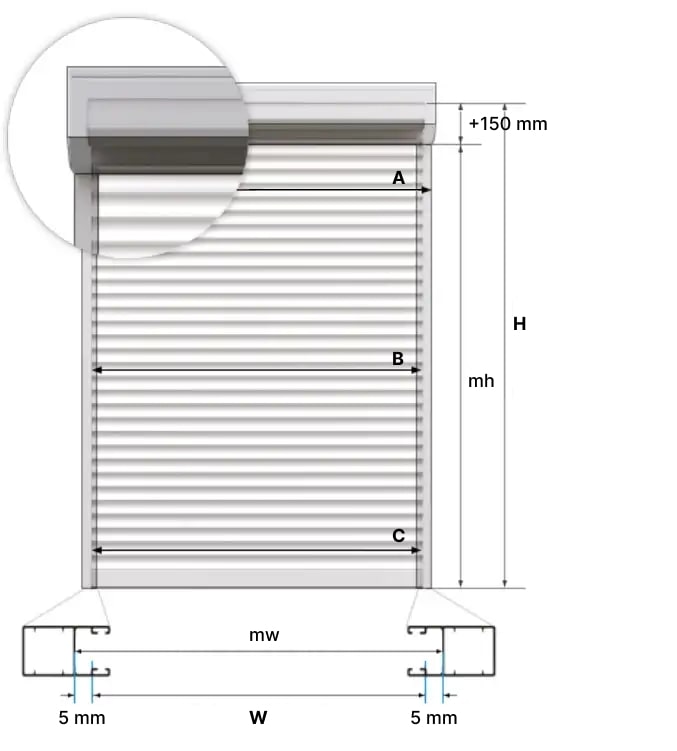

Om de bestelbreedte (B) te bepalen, meet u vanaf de binnenrand van de geleiderail links tot de binnenrand van de geleiderail rechts op ten minste drie punten (boven, midden en onder). Trek vervolgens in totaal 10 mm af (5 mm aan elke kant) van de kleinste gemeten breedte.
Voorbeeld: Als u de kleinste breedte van 1320 mm hebt gemeten, berekent u de bestelbreedte als volgt: 1320 mm – 10 mm = 1310 mm.
Om de bestelhoogte (H) van het rolluikpantser te bepalen, meet u vanaf de vensterbank of het eindpunt tot aan de onderzijde van de rolluikkast en telt u daar 150 mm bij op.
Voorbeeld: Als u een hoogte van 1000 mm hebt, berekent u de bestelhoogte als volgt: 1000 mm + 150 mm = 1150 mm.
- A – Meting boven
- B – Meting midden
- C – Meting onder
- H – Bestelhoogte
- mh – Gemeten hoogte
- W – Bestelbreedte
- mw – Gemeten breedte
Oprolldiameter – kunststof rolluikpantser
PVC 37
| Lamelbreedte | 37 mm |
| Nominale basis | 8 mm |
| Aantal lamellen/m | 27 |
| Max. breedte rolluik | ca. 1,6 m |
| Max. oppervlak rolluik | ca. 3,0 m² |
| Gewicht | ca. 3,5 kg/m² |
| Asdiameter | Ø 40 mm |
| Oprolldiameter | |
| Hoogte tot 125 cm | 10,6 cm |
| Hoogte tot 150 cm | 11,5 cm |
| Hoogte tot 175 cm | 12,0 cm |
| Hoogte tot 200 cm | 12,8 cm |
| Hoogte tot 225 cm | 13,8 cm |
| Hoogte tot 250 cm | 15,0 cm |

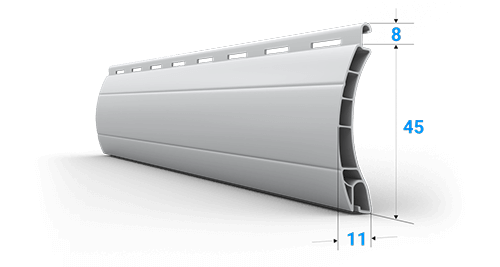

PVC 45
| Lamelbreedte | 45 mm |
| Nominale basis | 11,5 mm |
| Aantal lamellen/m | 22,3 |
| Max. breedte rolluik | ca. 2,0 m |
| Max. oppervlak rolluik | ca. 3,5 m² |
| Gewicht | ca. 3,7 kg/m² |
| Asdiameter | Ø 60 mm |
| Oprolldiameter | |
| Hoogte tot 125 cm | 13,6 cm |
| Hoogte tot 150 cm | 14,5 cm |
| Hoogte tot 175 cm | 15,1 cm |
| Hoogte tot 200 cm | 16,4 cm |
| Hoogte tot 225 cm | 17,1 cm |
| Hoogte tot 250 cm | 18,0 cm |
PVC 52
| Lamelbreedte | 52 mm |
| Nominale basis | 14 mm |
| Aantal lamellen/m | 19,2 |
| Max. breedte rolluik | ca. 3,0 m |
| Max. oppervlak rolluik | ca. 4,3 m² |
| Gewicht | ca. 4,0 kg/m² |
| Asdiameter | Ø 60 mm |
| Oprolldiameter | |
| Hoogte tot 125 cm | 14,0 cm |
| Hoogte tot 150 cm | 15,3 cm |
| Hoogte tot 175 cm | 16,2 cm |
| Hoogte tot 200 cm | 17,0 cm |
| Hoogte tot 225 cm | 17,8 cm |
| Hoogte tot 250 cm | 18,8 cm |
Informatie over maximale afmetingen
Hier vindt u de maximale bouwafmetingen van de rolluikprofielen die verkrijgbaar zijn bij Rolluikenplanet.
Controleer altijd of de maximale waarden van het gekozen lamelprofiel overeenkomen met uw gewenste afmetingen. Houd er rekening mee dat het maximale oppervlak niet mag worden overschreden.
PVC 37
| Max. breedte | 1600 mm |
| Max. hoogte | 2500 mm |
| Max. oppervlak | 3,0 m² |
PVC 45
| Max. breedte | 2000 mm |
| Max. hoogte | 2500 mm |
| Max. oppervlak | 3,5 m² |
PVC 52
| Max. breedte | 3000 mm |
| Max. hoogte | 2500 mm |
| Max. oppervlak | 4,3 m² |

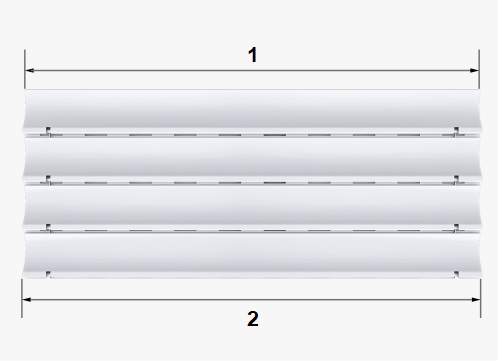

Opmerkingen over rolluikbreedte
Let op: bij kunststof rolluikpantsers is de profielbreedte gelijk aan de bestelbreedte. Aanslagstoppen hebben geen invloed op de totale breedte.
- Bestelbreedte
- Profielbreedte
