Informatie over het opmeten

Beste klant! Hier vindt u alle nodige informatie om uw op maat gemaakte rolluik correct op te meten en te bestellen.

Houd eerst rekening met de volgende bijzonderheden:

U neemt de maten van uw rolluik vanaf de buitenzijde. Net zoals u van buiten naar uw raam kijkt, geeft u de afmetingen door die u in de configurator heeft besteld!
U bepaalt echter de bedieningszijde gezien vanuit de binnenkant!
Het voorzetrolluik kan met een maximale tolerantie van (+/-) 2 mm worden vervaardigd.

Meetinstructie voor montage tegen de gevel

De rolluikkast wordt op de muur boven de raamopening gemonteerd, met de geleiders links en rechts.

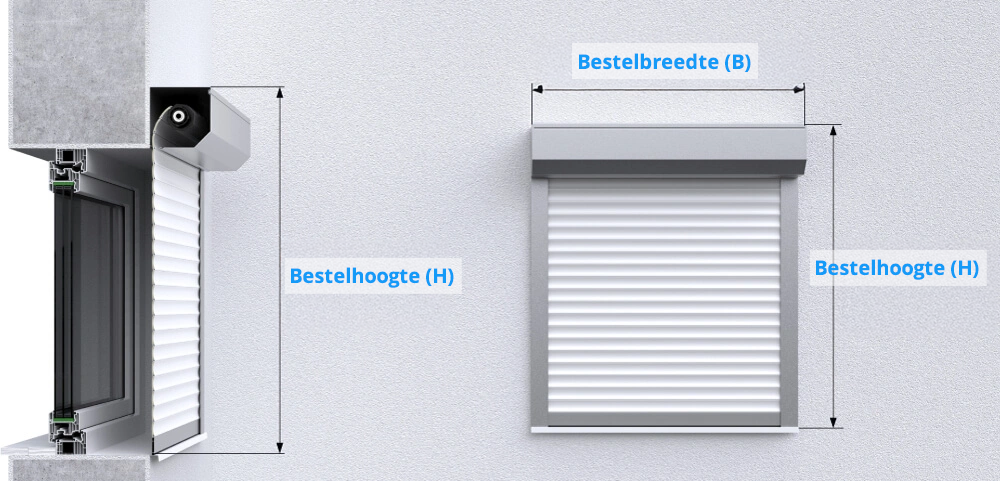

Breedte van de dagopening + geleiders links en rechts = bestellingsbreedte (L)

Hoogte van de dagopening + kastgrootte = bestellingshoogte (H)

1. Meet de breedte

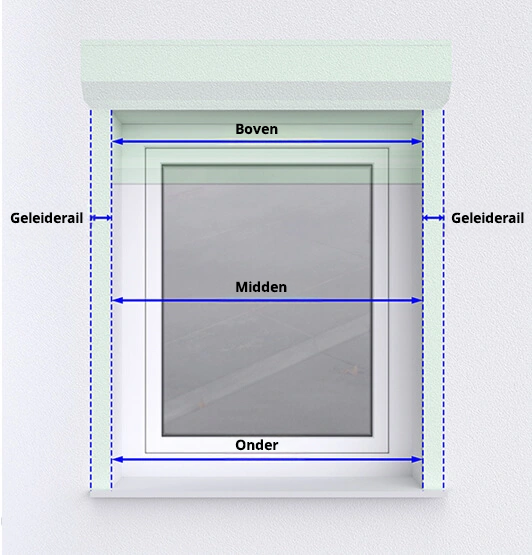

Meet de breedte van de dagopening op minstens drie punten: bovenaan, in het midden en onderaan, omdat de muuropening vaak scheef gemetseld of gepleisterd is. Om de bestellingsbreedte (L) te berekenen, neemt u de grootste gemeten waarde en telt u links en rechts de breedte van de geleider op (de benodigde breedte van de geleider vindt u in de tabel).

VOORBEELD:
Als u een binnenbreedte heeft waarvan de grootste maat 1340 mm is, tel dan de standaard geleiderbreedte van F 53/22 van elk 53 mm op, dus in totaal 106 mm. De bestellingsbreedte (L) van uw rolluik bedraagt 1446 mm.

2. Meet nu de hoogte

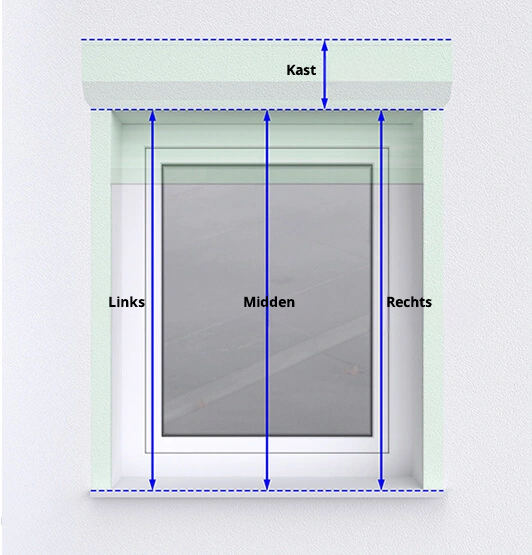

Meet nu de hoogte van de dagopening. Meet opnieuw op drie punten: links, rechts en in het midden. Om de bestellingshoogte (H) te berekenen, neemt u de grootste gemeten waarde en telt u de hoogte van de rolluikkast daarbij op. (Raadpleeg de tabel om de juiste kastgrootte te bepalen.)
Beslis eerst of u de kast met of zonder geïntegreerd insectenhor wilt bestellen.

VOORBEELD:
Als u bijvoorbeeld kiest voor een halfronde kast zonder insectenhor en u heeft een hoogte van 1850 mm gemeten, ziet u in de tabel voor halfronde kasten dat u een type 150-kast nodig heeft voor 1850 mm hoogte. Het zou echter FOUT zijn om eenvoudig de kastmaat van 154 mm op te tellen bij de gemeten hoogte, want de totale hoogte van uw rolluik zou dan 2004 mm zijn, waarvoor een type 165-kast nodig is. U moet dus bij de gemeten hoogte van 1850 mm de kast van type 165 optellen, die een hoogte van 168 mm heeft.
De bestellingshoogte (H) is dan 2018 mm (gemeten hoogte + typekast 165).

Maximale afmetingen van het rolluik per profiel

Hier vindt u de maximale constructiewaarden van de beschikbare rolluikprofielen bij Rolluikenplaneet.

Controleer eerst of de maximale waarden van het gewenste lamelprofiel overeenkomen met uw eindafmetingen. Let erop dat het maximale oppervlak niet overschreden wordt.

PVC 37

Kunststof

max. breedte	1600 mm
max. hoogte	3000 mm
max. oppervlak	3 m²
Geïntegreerd insectenhor	mogelijk

PVC 52

Kunststof

max. breedte	3000 mm
max. hoogte	2700 mm
max. oppervlak	4,5 m²
Geïntegreerd insectenhor	niet mogelijk

ALU 37

Aluminium

max. breedte	3000 mm
max. hoogte	3000 mm
max. oppervlak	6 m²
Geïntegreerd insectenhor	mogelijk

ALU 39

Aluminium

max. breedte	3000 mm
max. hoogte	3000 mm
max. oppervlak	6 m²
Geïntegreerd insectenhor	mogelijk

ALU 52

Aluminium

max. breedte	3700 mm
max. hoogte	2700 mm
max. oppervlak	10 m²
Geïntegreerd insectenhor	niet mogelijk

Overzicht van de geleiders

Hier vindt u een overzicht van alle beschikbare geleiders voor voorzetrolluiken.

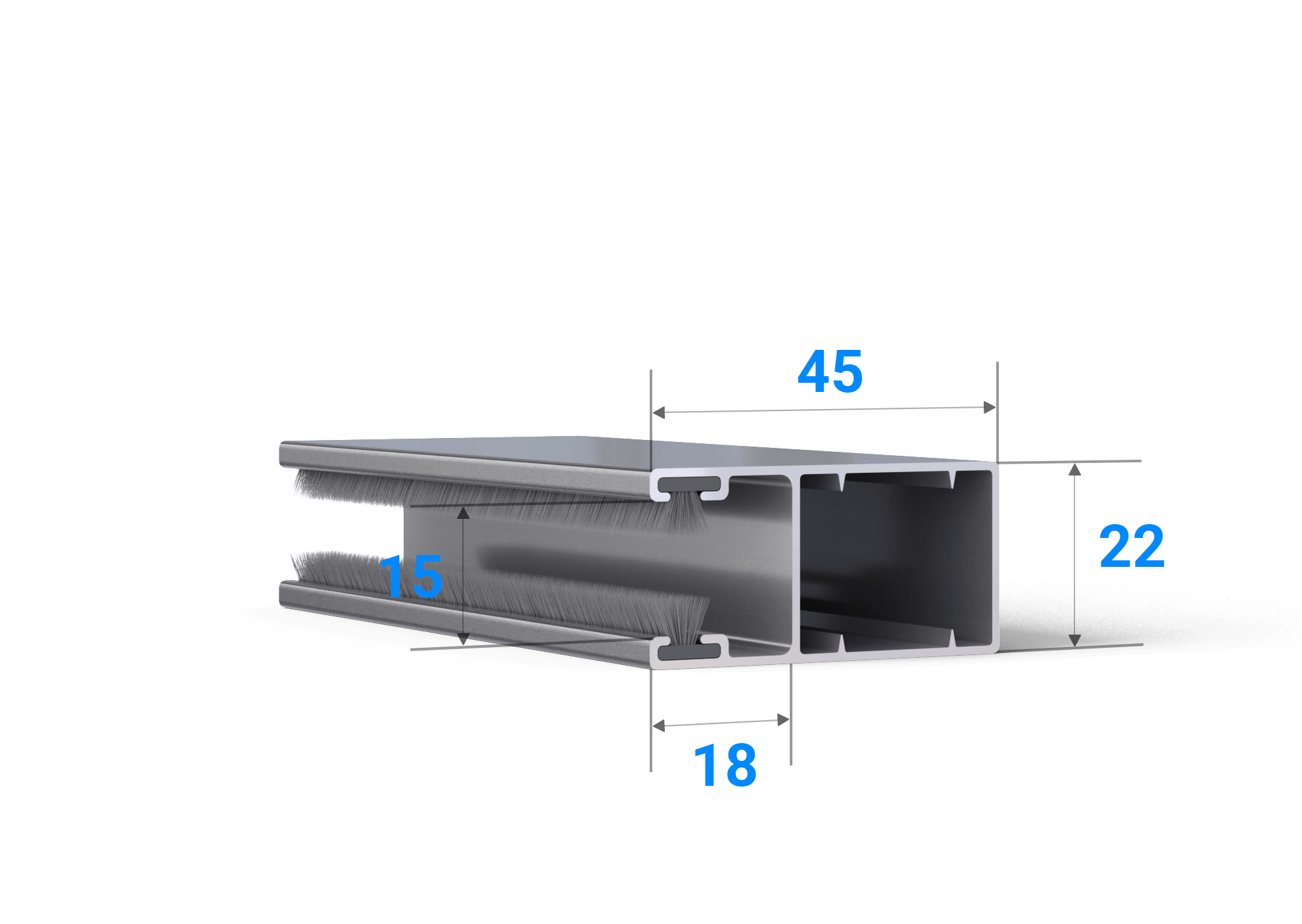

F 45/22

Geleiders

max. breedte van het rolluik	1800 mm

F 53/22

Geleiders

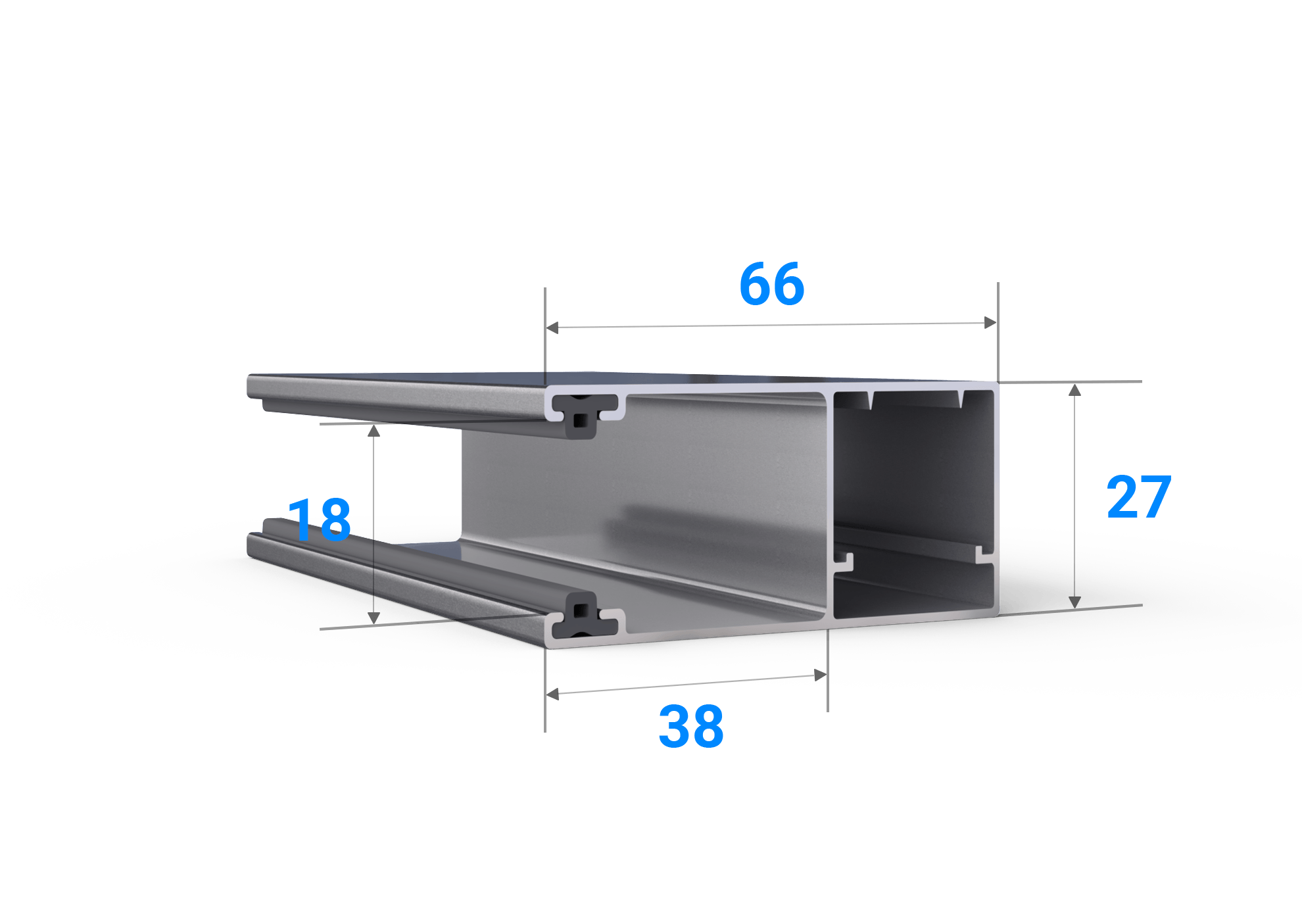

F 66/27

Geleiders

Max. geleiders voor	Profielen 52

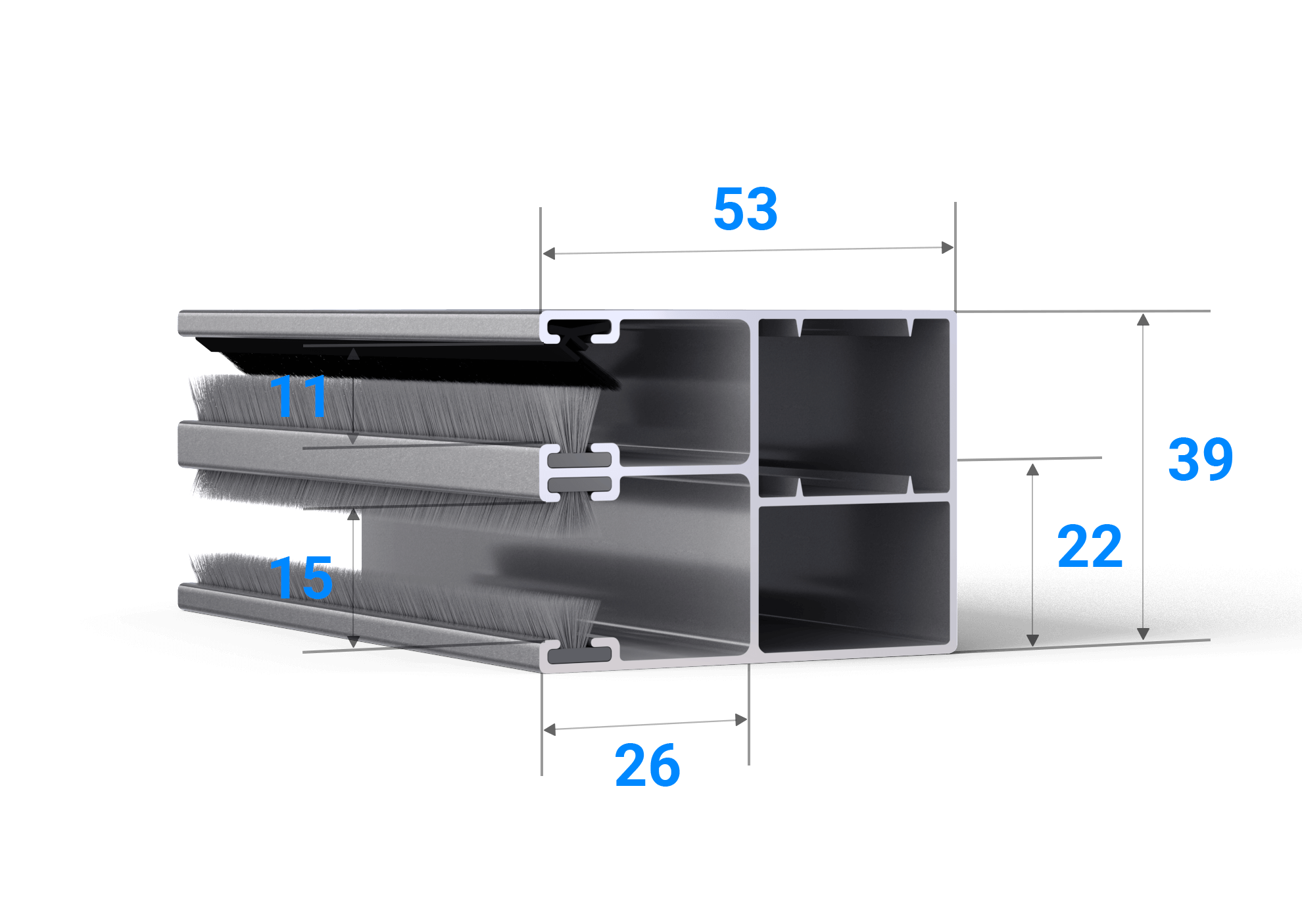

F 53/39 MI

Geleiders

max. breedte van het rolluik	2000 mm
Geleiders voor rolluiken met insectenhor

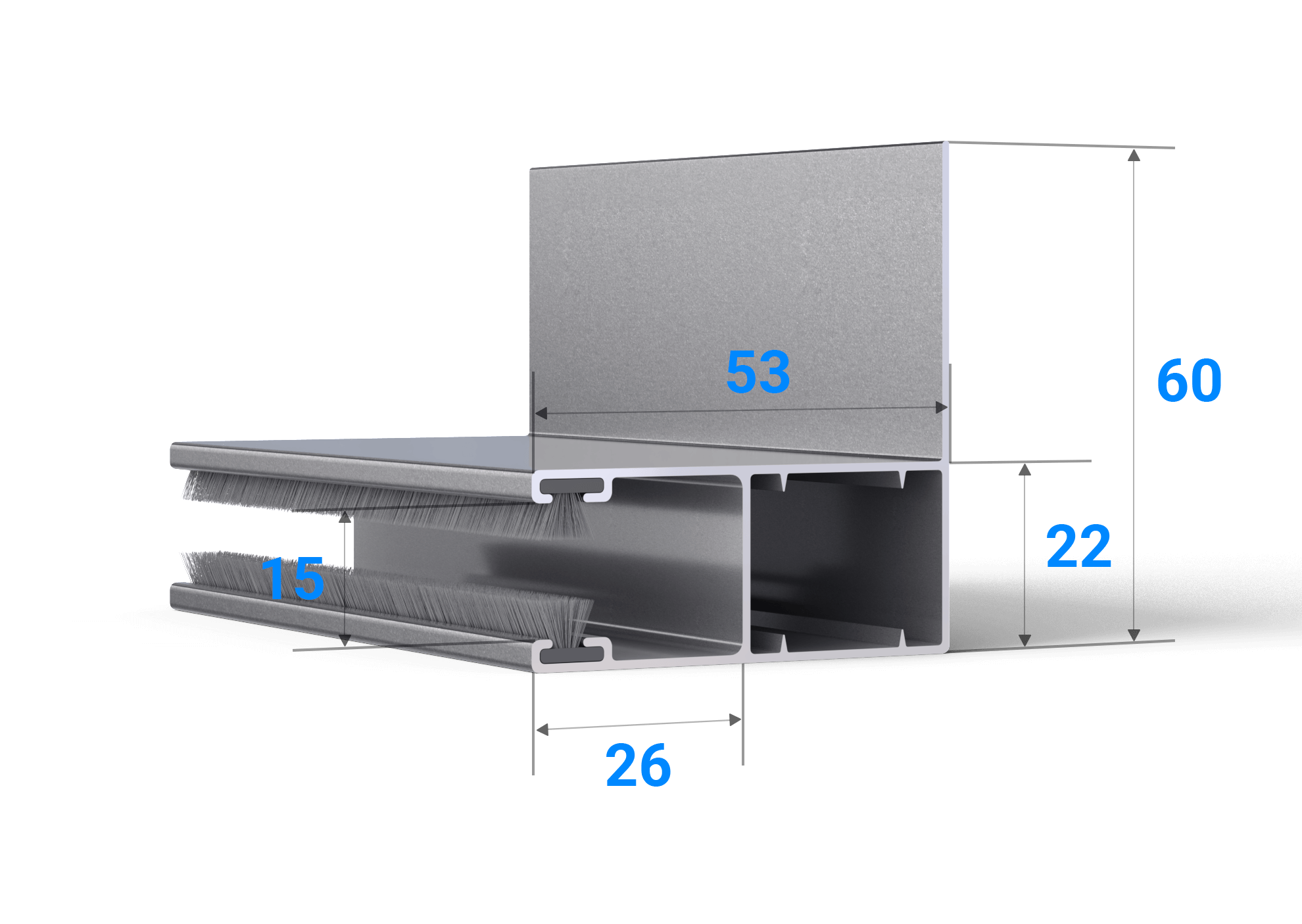

F 53/60

Geleiders

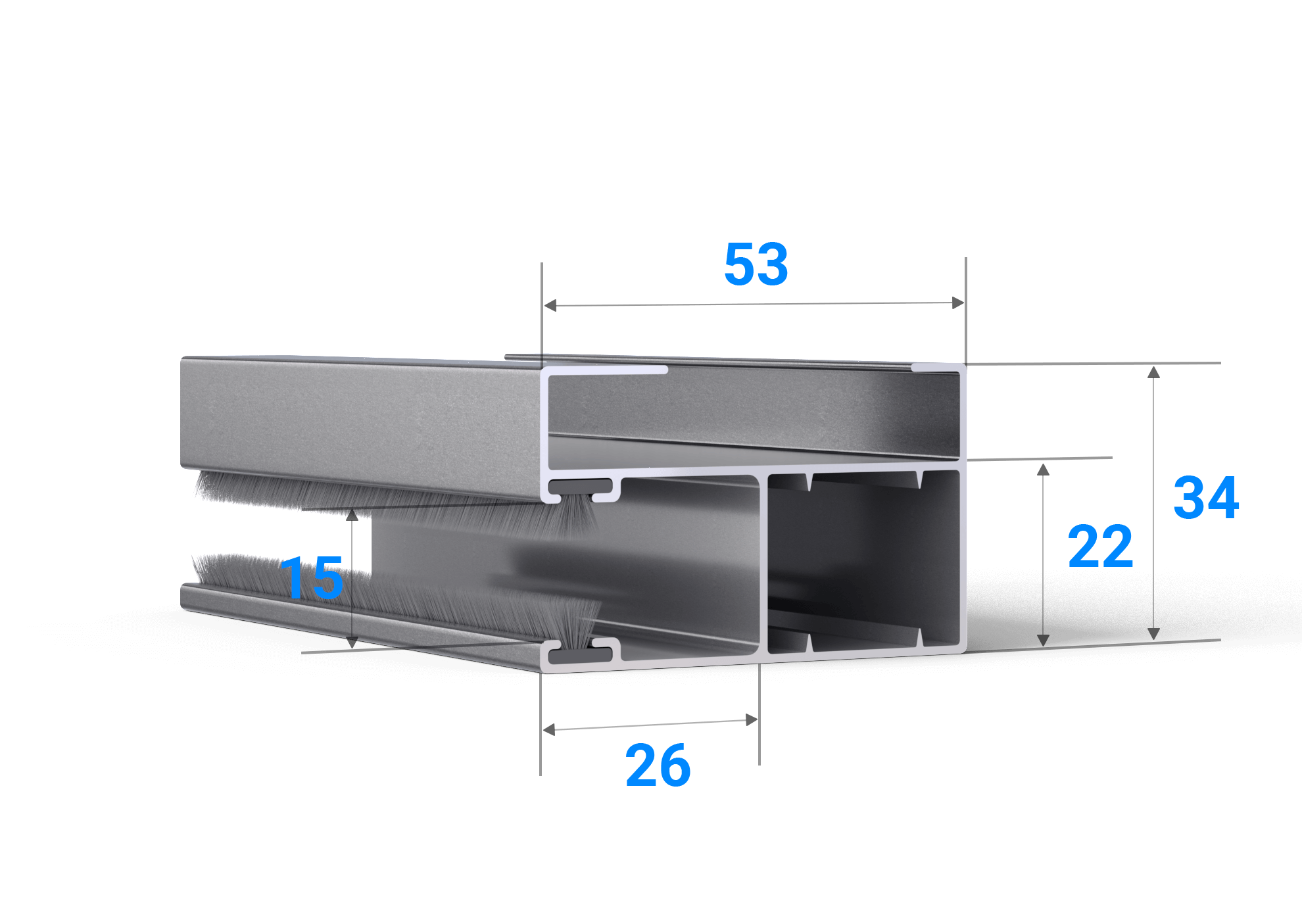

F 53/34

Geleiders

compatibel niet compatibel	PVC 37 Kunststof	PVC 52 Kunststof	ALU 37 Aluminium	ALU 39 Aluminium	ALU 52 Aluminium
F 45/22
F 53/22
F 66/27
F 53/39 MI
F 53/60
F 53/34

Kastvorm Afgeschuind (Pan coupé)

Hier vindt u alle selecteerbare hoekige rolluikkasten en hun afmetingen.

Kast 137

Afgeschuind

Geïntegreerd insectenhor	niet mogelijk

Kast 150

Afgeschuind

Geïntegreerd insectenhor	mogelijk

Kast 165

Afgeschuind

Geïntegreerd insectenhor	mogelijk

Kast 180

Afgeschuind

Geïntegreerd insectenhor	mogelijk

Kast 205

Afgeschuind

Geïntegreerd insectenhor	mogelijk

Kastvorm Afgeschuind – maximale totale hoogtes

Controleer welke kastvorm en -maat geschikt zijn voor uw rolluikprofiel. De maximale totale hoogte van uw voorzetrolluik (inclusief kast) hangt af van de gekozen kastvorm en maat.

Totale hoogte van het rolluik inclusief kast	PVC 37 Kunststof	PVC 52 Kunststof	ALU 37 Aluminium	ALU 39 Aluminium	ALU 52 Aluminium
137 Afgeschuind	1500 mm	-	1500 mm	1500 mm	-
137 MI Afgeschuind	-	-	-	-	-
150 Afgeschuind	1900 mm	1200 mm	1900 mm	1900 mm	1200 mm
150 MI Afgeschuind	1200 mm	-	1200 mm	1200 mm	-
165 Afgeschuind	2300 mm	1600 mm	2300 mm	2300 mm	1600 mm
165 MI Afgeschuind	1600 mm	-	1600 mm	1600 mm	-
180 Afgeschuind	2800 mm	2100 mm	2800 mm	2800 mm	2100 mm
180 MI Afgeschuind	2300 mm	-	2300 mm	2300 mm	-
205 Afgeschuind	3000 mm	2700 mm	3000 mm	3000 mm	2700 mm
205 MI Afgeschuind	2500 mm	-	2500 mm	2500 mm	-

Kastvorm Halfrond

Hier vindt u alle selecteerbare halfronde rolluikkasten en hun afmetingen.

Kast 137

Kwartrond

Geïntegreerd insectenhor	niet mogelijk

Kast 150

Kwartrond

Geïntegreerd insectenhor	mogelijk

Kast 165

Kwartrond

Geïntegreerd insectenhor	mogelijk

Kast 180

Kwartrond

Geïntegreerd insectenhor	mogelijk

Kast 205

Kwartrond

Geïntegreerd insectenhor	mogelijk

Kastvorm Halfrond – maximale totale hoogtes

Kastvorm kwartrond – maximale totale hoogtes

Controleer welke kastvorm en kastgrootte geschikt zijn voor jouw rolluikprofiel. De maximale totale hoogte van jouw opbouwrolluik (inclusief kast) is afhankelijk van de gekozen kastvorm en de afmetingen.

Totale hoogte van het rolluik, inclusief kast	PVC 37 Kunststof	PVC 52 Kunststof	ALU 37 Aluminium	ALU 39 Aluminium	ALU 52 Aluminium
137 Kwartrond	1500 mm	-	1500 mm	1500 mm	-
137 MI Kwartrond	-	-	-	-	-
150 Kwartrond	1900 mm	1200 mm	1900 mm	1900 mm	1200 mm
150 MI Kwartrond	1200 mm	-	1200 mm	1200 mm	-
165 Kwartrond	2300 mm	1600 mm	2300 mm	2300 mm	1600 mm
165 MI Kwartrond	1600 mm	-	1600 mm	1600 mm	-
180 Kwartrond	2800 mm	2100 mm	2800 mm	2800 mm	2100 mm
180 MI Kwartrond	2300 mm	-	2300 mm	2300 mm	-
205 Kwartrond	3000 mm	2700 mm	3000 mm	3000 mm	2700 mm
205 MI Kwartrond	2500 mm	-	2500 mm	2500 mm	-

Kastvorm Kwartrond

Hier vindt u alle selecteerbare kwartronde rolluikkasten en hun afmetingen.

Kast 137

Kwartrond

Geïntegreerd insectenhor	niet mogelijk

Kast 150

Kwartrond

Geïntegreerd insectenhor	mogelijk

Kast 165

Kwartrond

Geïntegreerd insectenhor	mogelijk

Kast 180

Kwartrond

Geïntegreerd insectenhor	mogelijk

Kast 205

Kwartrond

Geïntegreerd insectenhor	mogelijk

Kastvorm Kwartrond – maximale totale hoogtes

Kastvorm kwartrond – maximale totale hoogtes

Totale hoogte van het rolluik, inclusief kast	PVC 37 Kunststof	PVC 52 Kunststof	ALU 37 Aluminium	ALU 39 Aluminium	ALU 52 Aluminium
137 Kwartrond	1500 mm	-	1500 mm	1500 mm	-
137 MI Kwartrond	-	-	-	-	-
150 Kwartrond	1900 mm	1200 mm	1900 mm	1900 mm	1200 mm
150 MI Kwartrond	1200 mm	-	1200 mm	1200 mm	-
165 Kwartrond	2300 mm	1600 mm	2300 mm	2300 mm	1600 mm
165 MI Kwartrond	1600 mm	-	1600 mm	1600 mm	-
180 Kwartrond	2800 mm	2100 mm	2800 mm	2800 mm	2100 mm
180 MI Kwartrond	2300 mm	-	2300 mm	2300 mm	-
205 Kwartrond	3000 mm	2700 mm	3000 mm	3000 mm	2700 mm
205 MI Kwartrond	2500 mm	-	2500 mm	2500 mm	-
