Soorten doorbuiging
Trekveer
Deuren met een vrije openingsbreedte tot 3500 mm hebben trekveren voor gewichtscompensatie.
Het gewichtscompensatiesysteem met trekveren bestaat uit twee samenstellingen, één links en één rechts van het kozijn. Elk duplex veerpakket bestaat uit een binnen- en buitenveer. De verbinding van de veerstrengen eindigt in een vingerhoed en een bevestigingsplaat.
Torsieveer
Lage doorbuiging
Torsieveer
Standaard doorbuiging
Deuren met een vrije openingsbreedte groter dan 3500 mm hebben torsieveren voor gewichtscompensatie.
Het gewichtcompensatiesysteem met torsieveren bestaat uit veerassen, torsieveer met veerhouder en veerspankop, centrale lagerplaten afhankelijk van de deurmaat of het deurgewicht, twee kabeltrommels en twee gegalvaniseerde staalkabels met aangeperste vingerhoed. De standaard uitrusting omvat veerbreukbeveiligingen, die geactiveerd worden in geval van veerbreuk en voorkomen dat de deur valt.
Het gewichtcompensatiesysteem is ontworpen voor minstens 25.000 lastwisselingen. Eén belastingsverandering komt overeen met één deur die opengaat en één deur die dichtgaat.
Garagedeuren met torsieveren worden vervaardigd voor standaard of lage doorbuiging.
Het doorbuigingstype - standaard doorbuiging is niet mogelijk bij installatie in de dagopening!
Deurmaatbereik Voor alle soorten doorbuiging

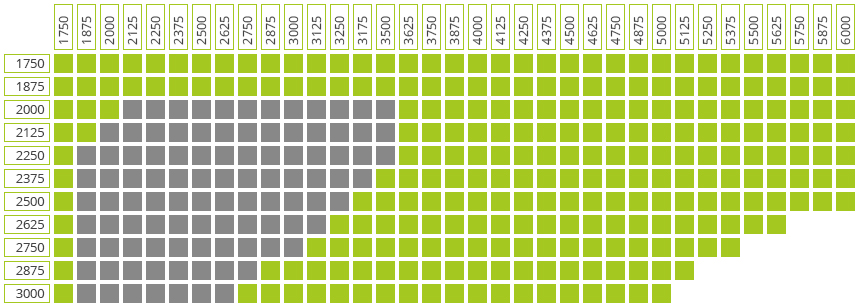

Deze tabel toont het maatbereik van de doorbuigtypes met trekveer en torsieveer.
- Het grijze gebied toont deurmaten die worden geproduceerd met trekveren. Torsieveren kunnen tegen meerprijs ook in dit bereik worden gebruikt.
- Het groene gebied toont deurmaten die alleen worden geproduceerd met torsieveren.
De deuren kunnen worden besteld in tussenmaten met een rastermaat van 5 mm in breedte en hoogte.
De deuren in M- en L-bekleding met een hoogte van 1995-2005, 2245-2270, 2495-2505, 2695-2755 mm zijn vervaardigd uit panelen van verschillende hoogten.
Het verschil tussen de paneelhoogten is 50 mm.
De M- en L-deuren met kraalhoogtes 2010-2070, 2510-2520, 2760-2770 mm worden niet meer geproduceerd.
Algemene informatie
Bij het bepalen van het type doorbuiging voor sectionaaldeuren en bij gebruik van een loopdeur en het type bediening is het raadzaam om de laagste lateihoogte als richtlijn te gebruiken en de volgende SH-parameters in acht te nemen:
Deuren met torsieveren
| Type bediening | Minimale lateihoogte SНmin, mm | Type doorbuiging |
|---|---|---|
| Handmatige bediening | 100 (115 met grendelslot) | Laagste latei |
| Elektrische aandrijving | 125 | |
| elke | 210 | standaard |
Deuren met trekveren
| Type bediening | Kleinste lateihoogte SНmin, mm | Grootste lateihoogte H max, mm |
|---|---|---|
| Handmatige bediening | 100 (115 met grendelslot) | 900 |
| Elektrische bediening | 125 |
ATTENTIE: De kleinste zijdelingse aanslag Smin aan de rechter- en linkerzijde van de muuropening is vereist voor installatie; de afmetingen bepaald/gecentreerd mogen niet kleiner zijn dan de minimumwaarden vermeld in de tabel.
Zelfs wanneer de zijgeleidingsschijf HKU001 wordt gebruikt voor handmatige bediening van het deursysteem, neemt de benodigde ruimte aan de zijkant toe.
