Loopdeur

De volgende afmetingen moeten in acht worden genomen om een loopdeur in de deur te kunnen integreren:

Minimale deuropeningbreedte 2125 mm
Minimale deuropeningshoogte 1960 mm

Een loopdeur is een deur die in de garagedeur is geïntegreerd. Deze kan worden gebruikt wanneer de deur gesloten is.

Loopdeuren kunnen alleen onder bepaalde voorwaarden worden geïnstalleerd. Bij het kiezen van het paneeltype micro-lining of S-bead en bij het kiezen van de veerversie torsie lage latei en standaard doorbuiging.

Deuren met M-bekleding en L-bekleding en met de volgende tussenmaten KUNNEN NIET worden geproduceerd: openingshoogte van 2020 tot 2130 mm en openingshoogte van 2720 tot 2770 mm.

Opgelet

De loopdeur is verkrijgbaar voor de M-bekleding en de L-bekleding in de volgende gedefinieerde afmetingen.

De hoogte van de loopdeur is afhankelijk van de drempelmaat

Vlakke drempel (20 mm)1800 mm en 1975 mm
Lage drempel (100 mm)1733 mm en 1908 mm
Standaard drempel (1450 mm)1833 mm

De keuze van de loopdeurhoogte hangt af van vele parameters. Als u de exacte loopdeurhoogte wilt weten voor de sectionaaldeur die u hebt besteld, neem dan telefonisch of per e-mail contact op met onze klantadviseur.

De loopdeurhoogte wordt bepaald in het onderste paneel voor paneeltype S-bekleding en microlining.

De openingsrichting (draairichting) wordt gespecificeerd volgens DIN-links en DIN-rechts (zie afbeelding).

DIN-links (buitenaanzicht)

Leveringsomvang:

Magnetische loopdeurschakelaar,
Verstevigingsbehuizing van het slot,
Handgreep aan beide zijden,
sleutelset (2 st.)
aluminium handgrepen (2 st.),
deurdranger,
loopdeurcontact.

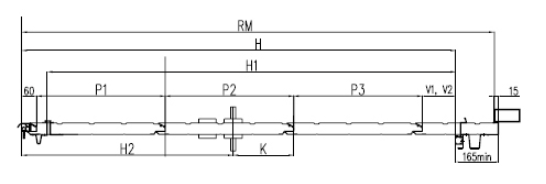

Afmetingen van de loopdeur met lage, standaard of vlakke drempel

Voor deurtype Microlining en S-kraal

Minimale openingshoogte _Rmin, mm	Maximale openingshoogte _Rmax, mm	Hoogte van de loopdeurpanelen, mm				Uitsnijdingsmaat voor het laatste deurpaneel (V1, V2), mm	Hoogte van de opening voor de loopdeur (H), mm	Vrije hoogte van de opening voor de loopdeur (H1), mm	Hoogte deurkruk (H2), mm
Minimale openingshoogte _Rmin, mm	Maximale openingshoogte _Rmax, mm	P1	P2	P3	P4	Uitsnijdingsmaat voor het laatste deurpaneel (V1, V2), mm	Hoogte van de opening voor de loopdeur (H), mm	Vrije hoogte van de opening voor de loopdeur (H1), mm	Hoogte deurkruk (H2), mm
2340	3000	500	500	500	500	130	2190	met vlakke drempel: H-20; met lage drempel: H-100; met standaard drempel:H-145	825
1965		625	500	500	-	130	1815		950
2090		625	500	500	-	255	1940		950
2215		625	625	500	-	255	2065		1075
2215		625	625	625	-	130	2065		1075

Voor deur type M-profiel, L-profiel

Minimale openingshoogte _Rmin, mm	Maximale openingshoogte _Rmax, mm	Hoogte van de loopdeurpanelen, mm				Uitsnijdingsmaat voor het laatste deurpaneel (V1, V2), mm	Hoogte van de opening voor de loopdeur (H), mm	Vrije hoogte van de opening voor de loopdeur (H1), mm	Hoogte deurkruk (H2), mm
Minimale openingshoogte _Rmin, mm	Maximale openingshoogte _Rmax, mm	P1	P2	P3	P4	Uitsnijdingsmaat voor het laatste deurpaneel (V1, V2), mm	Hoogte van de opening voor de loopdeur (H), mm	Vrije hoogte van de opening voor de loopdeur (H1), mm	Hoogte deurkruk (H2), mm
2140	3000	450	450	450	450	130	1990	met vlakke dorpel: H-20; met lage drempel: H-100; met standaard drempel:H-145	1199
2265		450	450	450	450	255	2115		1199
2340		500	500	500	500	130	2190		825

Loopdeurcontact (bij de prijs inbegrepen)

Het loopdeurcontact wordt gebruikt om ervoor te zorgen dat de sectionaaldeur met geïntegreerde loopdeur soepel werkt. Het loopdeurcontact is gemonteerd op het deurblad en controleert of de deur gesloten is voordat de aandrijving de deur beweegt. Het loopdeurcontact is al bij de prijs inbegrepen.
