Maatvoorschriften - Premium sectionaaldeur
- B - Breedte van de opening
- H - Hoogte van de opening
- SH - Lateihoogte
- ET - Diepte van de garageruimte
- SL, SR >= 100m - minimale afstand van de muuropening tot de linker/rechter zijmuur
Bepaal eerst de breedte (B) en meet van de binnenrand tot de binnenrand van de garagedeuropening.
Meet vervolgens de hoogte (H) en meet vanaf de vloer tot aan de latei.
Voer de afmetingen bepaald als breedte (B) en hoogte (H) in de configurator in onder Afmetingen.
Met de overige afmetingen wordt automatisch rekening gehouden.
Houd rekening met de minimumspecificaties voor de latei (SH). De minimale afstand tussen de zijpanelen (Sl/Sr) is 100 mm.
Alle technische gegevens voor de betreffende aandrijving/kamer en het type doorbuiging vind je HIER in paragraaf 2.2.
Informatie
Afmetingen
Mogelijke breedteafmeting voor sectionaaldeuren: van 1750 tot 6000 mm, tussenliggende breedtewaarden kunnen worden geselecteerd in stappen van 5 mm.
Mogelijke hoogtemaat voor sectionaaldeuren: van 1750 tot 3000 mm, tussenliggende hoogtematen kunnen worden geselecteerd in stappen van 5 mm.

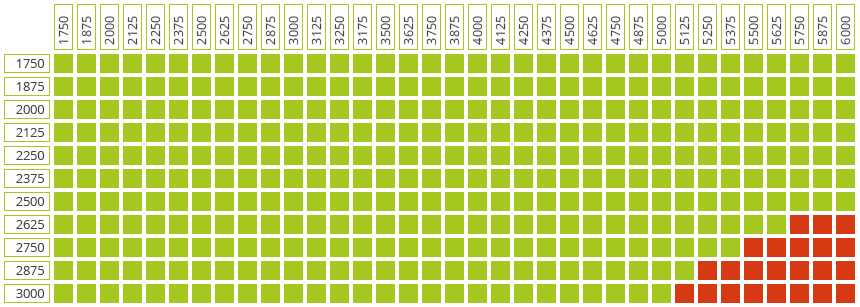

Een extra parameter is de maximale oppervlakte, die max. 15m2 bedraagt. Hieronder vindt u de tabel voor sectionaaldeuren met de afmeting, die de afhankelijkheid van hoogte en breedte weergeeft, evenals de oppervlakteafmetingen.
- Het groene gebied toont afmetingen die kunnen worden geproduceerd.
- Het rode gebied toont afmetingen die niet kunnen worden geproduceerd vanwege het totale oppervlak.
Het paneeltype horizontale kraal M-type en L-type met de hoogtematen 1995-2005, 2245-2275, 2495-2505, 2695-2755 bestaat uit twee panelen met verschillende hoogten. Het hoogteverschil tussen de panelen is 50 mm.
Het paneeltype horizontale kraal M-type en L-type met de hoogtematen 2010-2070, 2510-2520, 2760-2770 kan niet worden gefabriceerd.
Versterkingsprofielen worden geïnstalleerd voor deuren met een breedte van 5 meter of meer. Voor sectionaaldeuren breder dan 5 meter worden de versterkte panelen voorzien van dubbele centrale scharnieren. Voor deuren met een loopdeur bevindt het verstevigingsprofiel zich op het bovenste paneel. Panelen met ramen zijn niet voorzien van versterkingsprofielen.
Alle technische gegevens voor de betreffende aandrijving/ latei en het type doorbuiging vindt u in onderstaande tabel.
