Loopdeur
De volgende afmetingen moeten in acht worden genomen om een loopdeur in de deur te kunnen integreren:
- Minimale deuropeningbreedte 2125 mm
- Minimale deuropeningshoogte 1960 mm
Een loopdeur is een deur die in de garagedeur is geïntegreerd. Deze kan worden gebruikt wanneer de deur gesloten is.
OPMERKING: Loopdeuren kunnen alleen onder bepaalde voorwaarden worden geïnstalleerd. Bij het selecteren van het paneeltype micro-lining of S-bekleding, en bij het selecteren van de uitvoering met torsieveer.
De loopdeur is verkrijgbaar voor de M- en L-vormige bekleding in de volgende gedefinieerde afmetingen.
De hoogte van de loopdeur is afhankelijk van de drempelmaat
- Vlakke drempel (20 mm)1800 mm en 1975 mm
- Lage drempel (100 mm)1733 mm en 1908 mm
- Standaard drempel (1450 mm)1833 mm
De keuze van de loopdeurhoogte hangt af van vele parameters. Als u de exacte loopdeurhoogte wilt weten voor de sectionaaldeur die u hebt besteld, neem dan telefonisch of per e-mail contact op met onze klantadviseur.
De loopdeurhoogte wordt bepaald in het onderste paneel voor paneeltype S-bekleding en microlining.

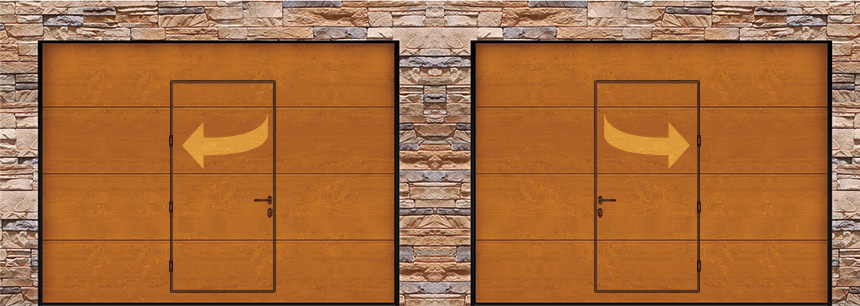

De openingsrichting (draairichting) wordt gespecificeerd volgens DIN-links en DIN-rechts (zie afbeelding).
DIN-links (buitenaanzicht)
DIN-rechts (buitenaanzicht)
Leveringsomvang:
- Magnetische loopdeurschakelaar,
- Verstevigingsbehuizing van het slot,
- Handgreep aan beide zijden,
- sleutelset (2 st.)
- aluminium handgrepen (2 st.),
- deurdranger,
- loopdeurcontact.
Technische gegevens
| Maatbereik Dode openingshoogte, mm | Vrije hoogte van de loopdeuropening H, mm | Hoogte deurkruk H1, mm | Vensterhoogte H2, mm | ||
| Drempelhoogte (h) 18mm | Drempelhoogte (h) 100mm | Bel drempelhoogte (h) 145mm | |||
| 1960...2080 | 1800 | 1725 | 1680 | 820 | 1270 |
| 2085...2205 | 1925 | 1850 | 1805 | 945 | 1395 |
| 2210...2240 | 2030 | 1975 | 1930 | 1070 | 1520 |
| 2245...2490 | 1580 | ||||
| 2495...2515 | 1925 | 1850 | 1805 | 945 | 1395 |
| 2520...2740 | 2050 | 1975 | 1930 | 1070 | 1520 |
| 2745...2865 | 1580 | ||||
| 2870...3000 | 1580 | ||||

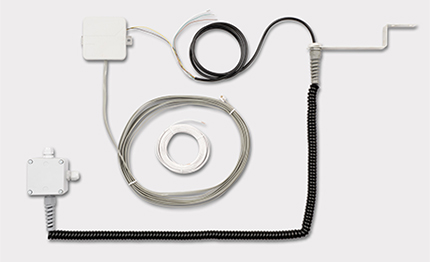

Loopdeurcontact (bij de prijs inbegrepen)
Het loopdeurcontact wordt gebruikt om ervoor te zorgen dat de sectionaaldeur met geïntegreerde loopdeur soepel werkt. Het loopdeurcontact is gemonteerd op het deurblad en controleert of de deur gesloten is voordat de aandrijving de deur beweegt. Het loopdeurcontact is al bij de prijs inbegrepen.
