Extra bovendorpelparameters
Extra bovendorpelparameters De waarden ET (garageruimtediepte) en SH (bovendorpelhoogte) worden automatisch berekend door de configurator.

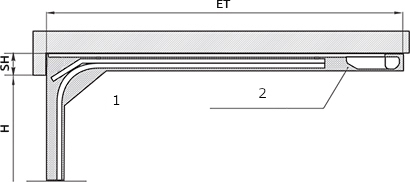

Deuren met trekveren
Opmerking: De onderstaande tabellen zijn alleen bedoeld als richtlijn om de berekening te illustreren.
- 1 - Binnenruimte
- 2 - Benodigde ruimte voor installatie van de deur
- ET - Benodigde ruimte voor het plaatsen van de aandrijving
- SH - Hoogte van de aandrijfrail
- H - Hoogte van de opening
- B - Breedte van de opening
- H - Hoogte van de opening
- SH - Lateihoogte
- ET - Diepte van de garageruimte
- SL, SR >= 100m - minimale afstand van de muuropening tot de linker/rechter zijmuur
| Elektrische aandrijvingen | H | Type aandrijfrail | ET | SH |
|---|---|---|---|---|
| Comfort 260/270/280/380 | tot 2250 | SZ-11SL | 3290 | 125 |
| tot 2500 | SZ-12SL | 3540 | ||
| tot 3250 | SZ-13SL | 4300 | ||
| LG600F | tot 2400 | LGR-3300B | 3630 | 140 |
| LG1000F | tot 2700 | LGR-3600B | 3930 | |
| tot 3300 | LGR-4200B | 4530 |
Extra bovendorpelparameters De waarden ET (diepte garageruimte) en SH (bovendorpelhoogte) worden automatisch berekend door de configurator.

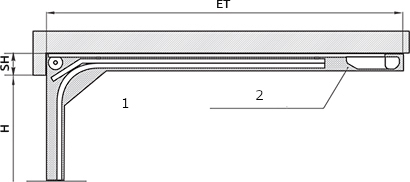

Deuren met torsieveren, standaard doorbuiging
Opmerking: De onderstaande tabellen zijn alleen bedoeld als richtlijn om de berekening te illustreren.
- 1 - Binnenruimte
- 2 - Benodigde ruimte voor deurinstallatie
- ET - Benodigde ruimte voor de aandrijving
- SH - Hoogte van de aandrijfrail
- H - Hoogte van de opening
- B - Breedte van de opening
- H - Hoogte van de opening
- SH - Lateihoogte
- ET - Diepte van de garageruimte
- SL, SR >= 100m - minimale afstand van de muuropening tot de linker/rechter zijmuur
| Elektrische aandrijvingen | H | Type aandrijfrail | ET | SH |
|---|---|---|---|---|
| Comfort 260/270/280/380 | tot 2250 | SZ-11SL | 3290 | 210 |
| tot 2500 | SZ-12SL | 3540 | ||
| tot 3250 | SZ-13SL | 4300 | ||
| LG600F | tot 2400 | LGR-3300B | 3630 | 140 |
| LG1000F | tot 2700 | LGR-3600B | 3930 | |
| tot 3300 | LGR-4200B | 4530 |
Extra bovendorpelparameters De waarden ET (garageruimtediepte) en SH (bovendorpelhoogte) worden automatisch berekend door de configurator.

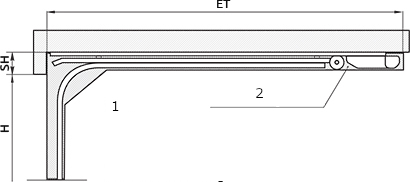

Deuren met torsieveren, lage bovendorpelafbuiging
Opmerking: De onderstaande tabellen zijn alleen bedoeld als richtlijn om de berekening te illustreren.
- 1 - Binnenruimte
- 2 - Benodigde ruimte voor deurinstallatie
- ET - Benodigde ruimte voor de aandrijving
- SH - Hoogte van de aandrijfrail
- H - Hoogte van de opening
- B - Breedte van de opening
- H - Hoogte van de opening
- SH - Lateihoogte
- ET - Diepte van de garageruimte
- SL, SR >= 100m - minimale afstand van de muuropening tot de linker/rechter zijmuur
| Elektrische aandrijvingen | H | Type aandrijfrail | ET | SH |
|---|---|---|---|---|
| Comfort 260/270/280/380 | tot 2100 | SZ-11SL | 3290 | 125 - Deuren zonder loopdeur 130 - Deuren met loopdeur |
| tot 2350 | SZ-12SL | 3540 | ||
| tot 3100 | SZ-13SL | 4300 | ||
| LG600F | tot 2400 | LGR-3300B | 3630 | 140 |
| LG1000F | tot 2700 | LGR-3600B | 3930 | |
| tot 3300 | LGR-4200B | 4530 |
