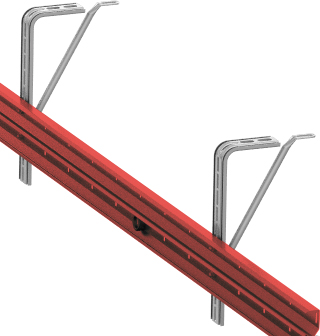

Ophangconstructie
De keuze van het type ophangconstructie is afhankelijk van de afstand tussen het plafond en de horizontale geleiderails van de poort.
De ophangconstructie regelt de afstand tussen het plafond en de horizontale geleiderails. Houd er rekening mee dat de ophanging van de aandrijfas hiervoor ter plaatse moet worden aangepast.
Let op: de langere ophangconstructies zijn alleen beschikbaar voor de poort en niet voor de betreffende aandrijving. Daarom moeten de standaardophangingen van de aandrijving ter plaatse worden verlengd.
Ophangprofiel
Verbindingshoek
Diagonale versteviging
| Typegrootte | Bouwmaat L, mm | Sturhoogte SH, mm |
|---|---|---|
| CS-1 | 300 | vanaf 0 tot 200 |
| CS-2 | 500 | vanaf 200 tot 400 |
| CS-3 | 800 | vanaf 400 tot 700 |
| CS-4 | 1000 | vanaf 700 tot 900 |
De keuze van de typegrootte van de ophangconstructie is afhankelijk van de afstand tussen het plafond en de horizontale geleiderails van de poort. De standaardset voor poorten bestaat uit de ophangconstructie CS-1.
| Aantal ophangconstructies voor horizontale geleiderails per poort, stuks | H - Hoogte |
|---|---|
| 4 | H |
| 6 | H = 3000 |
- B - Breedte van de opening
- H - Hoogte van de opening
- SH - Sturhoogte
- ET - Diepte van de garage
- SL, SR >= 100mm - minimale afstand van de muuropening tot de linker/rechter zijwand
