Maatschets
Structuur paneel
- B - breedte van de opening
- H - hoogte van de opening
- SH - lateihoogte
- ET - diepte van de garageruimte
- SL, SR >= 100m - minimale afstand van de muuropening tot de linker/rechter zijmuur
Bepaal eerst de breedte (B) en meet van de binnenrand tot de binnenrand van de garagedeuropening.
Meet vervolgens de hoogte (H) en meet vanaf de vloer tot aan de latei.
Voer de afmetingen bepaald als breedte (B) en hoogte (H) in de configurator in onder Afmetingen.
Met de overige afmetingen wordt automatisch rekening gehouden.
Houd rekening met de minimumspecificaties voor de latei (SH). De minimale afstand tussen de zijpanelen (Sl/Sr) is 100 mm.
Alle technische gegevens voor de betreffende aandrijving/kamer en het type doorbuiging vind je HIER in paragraaf 2.2.
Informatie
Afmetingen
Mogelijke breedteafmeting voor sectionaaldeuren: van 2250 tot 5000 mm, tussenliggende breedtewaarden kunnen worden geselecteerd in stappen van 5 mm.
Mogelijke hoogtemaat voor sectionaaldeuren: van 2100 tot 3000 mm, tussenliggende hoogtematen kunnen worden geselecteerd in stappen van 25 mm.

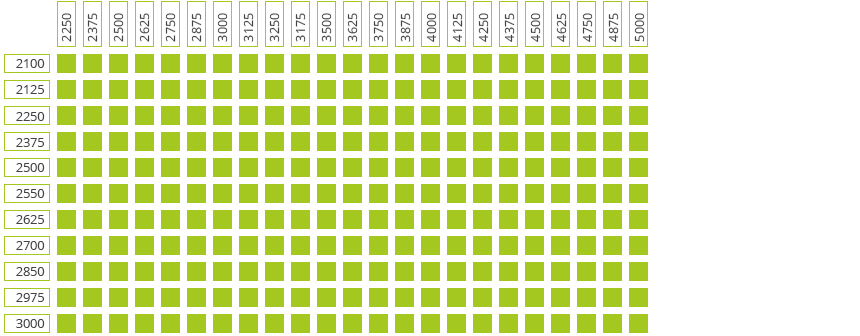

Een extra parameter is de maximale oppervlakte, die maximaal 15m2 bedraagt . Hieronder vindt u de tabel voor sectionaaldeuren met de afmeting, die de afhankelijkheid van hoogte en breedte laat zien.
Het groene gebied toont de maten die kunnen worden geproduceerd.
Deuren met standaardhoogtes, die in de maattabel zijn aangegeven, worden gemaakt van panelen met dezelfde hoogte.
Deuren met tussenliggende hoogten (hoogtemaat 25 mm) worden gemaakt van panelen met verschillende hoogten. Het hoogteverschil is 25 mm.
