Aluminium rolluikpantser – lamellenprofiel

U kunt kiezen uit de volgende aluminium lamelmaten: 37 mm, 39 mm, 45 mm, 52 mm en 55 mm. De aluminium lamellen zijn gevuld met CFK-vrij schuim en voorzien van perforaties. De afzonderlijke lamellen worden met PVC-borgclips bevestigd om zijdelingse beweging te voorkomen.

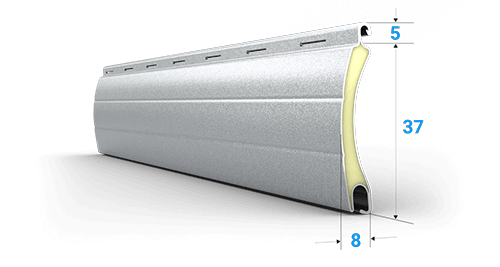

ALU 37

Rolluiklamel 37 mm – aluminium profiel
LAMELBREEDTE37 mm
DIKTE8,5 mm
LAMELLEN/M27
MAX. BREEDTEca. 2,8 m
MAX. OPPERVLAKTEca. 6,0 m²
GEWICHTca. 3,0 kg/m²
OPWINDAS Ø 40 mm Ø 60 mm
Oproldiameter
ROLLUIKHOOGTE TOT 100 CM11,32 cm11,86 cm
ROLLUIKHOOGTE TOT 125 CM11,64 cm12,47 cm
ROLLUIKHOOGTE TOT 150 CM12,54 cm13,05 cm
ROLLUIKHOOGTE TOT 175 CM13,39 cm14,47 cm
ROLLUIKHOOGTE TOT 200 CM14,16 cm14,51 cm
ROLLUIKHOOGTE TOT 225 CM14,85 cm15,36 cm
ROLLUIKHOOGTE TOT 250 CM15,50 cm15,83 cm

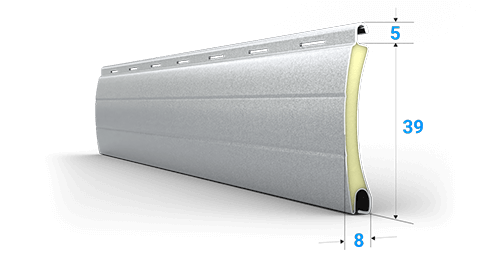

ALU 39

Rolluiklamel 39 mm – aluminium profiel
LAMELBREEDTE39 mm
DIKTE9,0 mm
LAMELLEN/M25,6
MAX. BREEDTEca. 2,8 m
MAX. OPPERVLAKTEca. 6,0 m²
GEWICHTca. 2,8 kg/m²
OPWINDAS Ø 40 mm Ø 60 mm
Oproldiameter
ROLLUIKHOOGTE TOT 100 CM11,00 cm11,82 cm
ROLLUIKHOOGTE TOT 125 CM11,65 cm12,52 cm
ROLLUIKHOOGTE TOT 150 CM12,55 cm13,30 cm
ROLLUIKHOOGTE TOT 175 CM13,36 cm14,26 cm
ROLLUIKHOOGTE TOT 200 CM14,48 cm15,11 cm
ROLLUIKHOOGTE TOT 225 CM15,21 cm15,65 cm
ROLLUIKHOOGTE TOT 250 CM15,88 cm16,36 cm

ALU 45

Rolluiklamel 45 mm – aluminium profiel
LAMELBREEDTE45 mm
DIKTE9,0 mm
LAMELLEN/M22,0
MAX. BREEDTEca. 2,9 m
MAX. OPPERVLAKTEca. 6,5 m²
GEWICHTca. 3,0 kg/m²
OPWINDAS Ø 60 mm
Oproldiameter
ROLLUIKHOOGTE TOT 100 CM13,00 cm
ROLLUIKHOOGTE TOT 125 CM13,85 cm
ROLLUIKHOOGTE TOT 150 CM14,45 cm
ROLLUIKHOOGTE TOT 175 CM15,53 cm
ROLLUIKHOOGTE TOT 200 CM17,02 cm
ROLLUIKHOOGTE TOT 225 CM17,75 cm
ROLLUIKHOOGTE TOT 250 CM18,51 cm

ALU 52

Rolluiklamel 52 mm – aluminium profiel
LAMELBREEDTE52 mm
DIKTE13,0 mm
LAMELLEN/M19,0
MAX. BREEDTEca. 3,5 m
MAX. OPPERVLAKTEca. 8,0 m²
GEWICHTca. 3,5 kg/m²
OPWINDAS Ø 60 mm
Oproldiameter
ROLLUIKHOOGTE TOT 100 CM13,08 cm
ROLLUIKHOOGTE TOT 125 CM14,03 cm
ROLLUIKHOOGTE TOT 150 CM15,23 cm
ROLLUIKHOOGTE TOT 175 CM16,10 cm
ROLLUIKHOOGTE TOT 200 CM16,10 cm
ROLLUIKHOOGTE TOT 225 CM17,84 cm
ROLLUIKHOOGTE TOT 250 CM18,74 cm

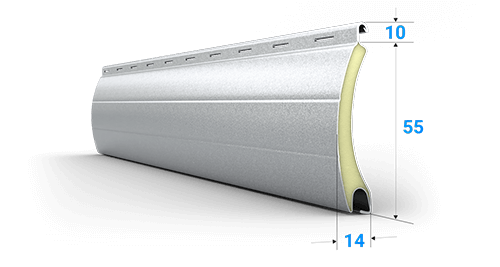

ALU 55

Rolluiklamel 55 mm – aluminium profiel
LAMELBREEDTE55 mm
DIKTE15,0 mm
LAMELLEN/M18,0
MAX. BREEDTEca. 3,6 m
MAX. OPPERVLAKTEca. 9,5 m²
GEWICHTca. 4,0 kg/m²
OPWINDAS Ø 60 mm
Oproldiameter
ROLLUIKHOOGTE TOT 100 CM14,57 cm
ROLLUIKHOOGTE TOT 125 CM16,18 cm
ROLLUIKHOOGTE TOT 150 CM17,38 cm
ROLLUIKHOOGTE TOT 175 CM18,56 cm
ROLLUIKHOOGTE TOT 200 CM18,56 cm
ROLLUIKHOOGTE TOT 225 CM20,21 cm
ROLLUIKHOOGTE TOT 250 CM21,15 cm

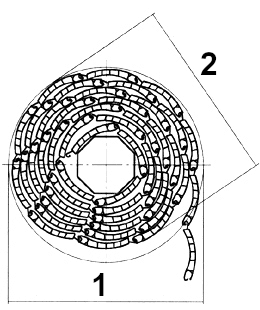

Oproldiameter van het rolluik
  1. Rotatiediameter
  2. Oproldiameter

Rolluikhoogte

Let op: Oproldiameter = rolluikhoogte (cm) + veiligheidsmarge (~2 cm). Een rolluik rolt niet perfect rond op; de zogenoemde oproldiameter is een vereenvoudigde benadering. Om de benodigde montageruimte nauwkeurig te bepalen, voegt u altijd 10 mm speling toe aan iedere zijde. Een aluminium rolluikpantser bestaat technisch gezien uit een combinatie van geperforeerde en ongeperforeerde lamellen: de eerste 8 lamellen zijn ongeperforeerd, de rest geperforeerd.
