Voorzetrolluik – Installatie-instructies (op de muur / in de nis)

Bedankt dat u voor ons product hebt gekozen.

De onderstaande instructies helpen u om uw rolluik eenvoudig en correct te installeren en te gebruiken.

I. Voor de installatie hebt u het volgende nodig:

Afhankelijk van de bouwkundige situatie: schroeven voor het bevestigen van de geleiderails (deze worden niet meegeleverd vanwege de variatie in ondergronden).
Boormachine
Boor (voor gaten in de geleiderails – afgestemd op schroefmaat, 1 metaalboor; voor eindkappen: 12 mm metaalboor; voor wandgat: 22 mm boor)
Schroevendraaier, accuboormachine enz.
Metaalzaag of haakse slijper om de geleiderails indien nodig in te korten
Ladder
Viltstift of potlood
Meetlint, waterpas
Een PVC-buis van 22 mm voor de doorvoer van de band/kabel
Aansteker (om de buis te verwarmen en te buigen)

II. De montage:

1.

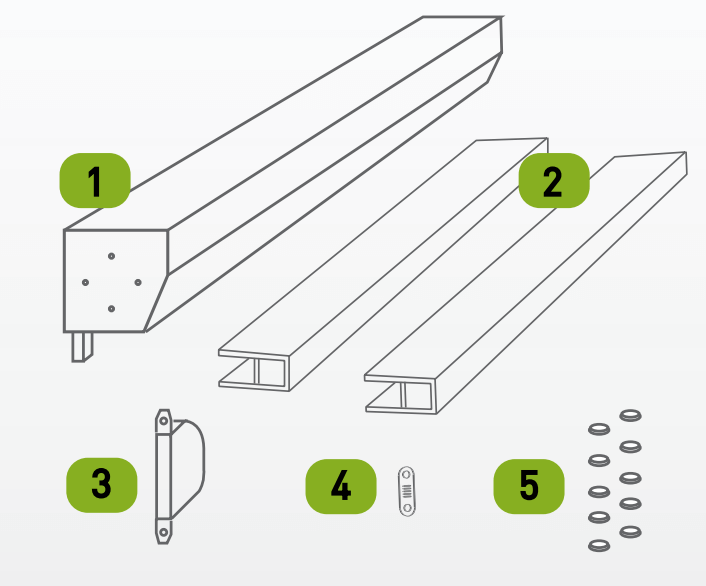

AFB. 1 – Leveringsomvang

Rolluikkast
2 geleiderails
Riemopwinder / zwengelopwinder / schakelaar (motoren zitten reeds in de kast)
Riemdoorvoer
Afdekdoppen voor de geleiderails

1A.

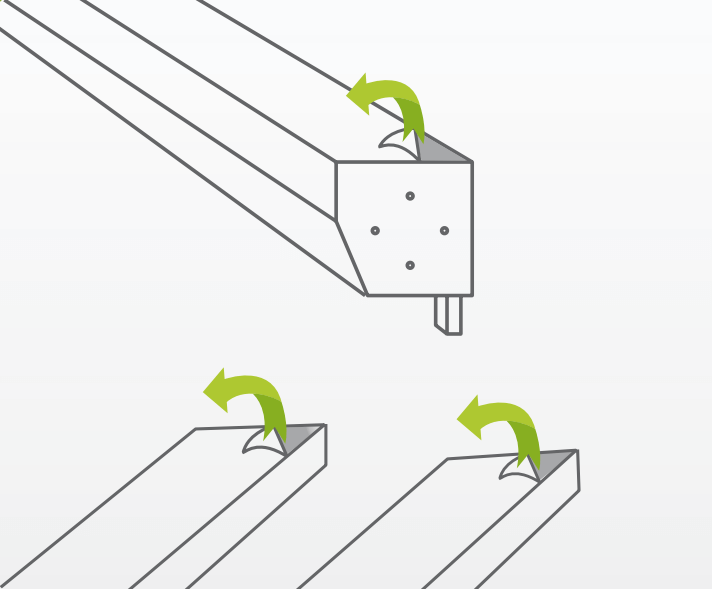

AFB. 1A

Verwijder alle beschermfolies. Deze zijn enkel bedoeld voor transport en kunnen zich vastzetten op het oppervlak onder invloed van zonlicht.

2.

AFB. 2

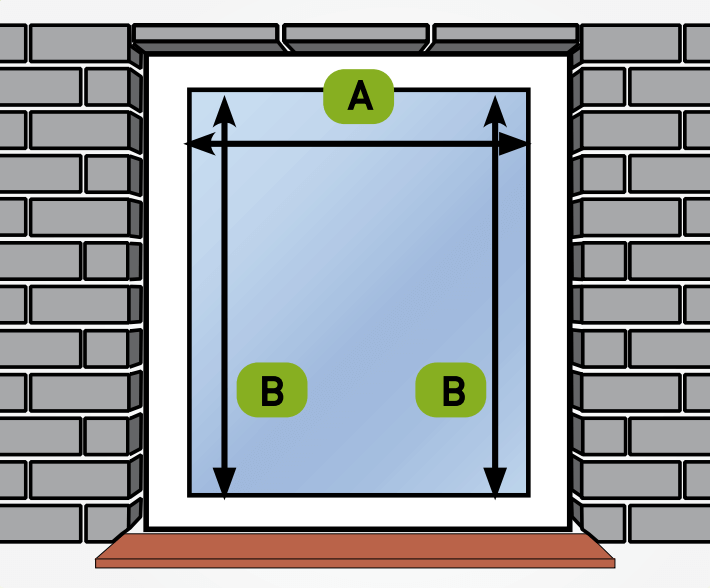

Controleer de afmetingen op meerdere punten voor een exacte passing.

3.

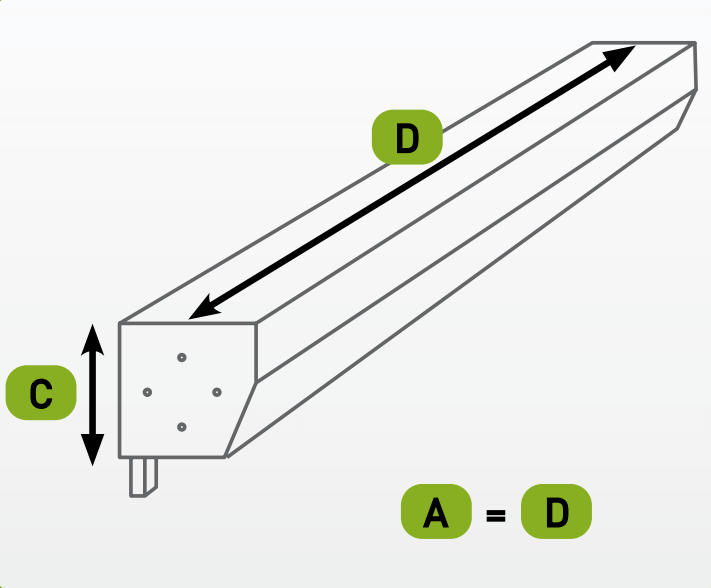

AFB. 3

Meet de hoogte en diepte van de kast zorgvuldig. Bij plaatsing in een nis moet de breedte van de rolluikkast overeenkomen met de breedte van de opening.

4.

AFB. 4

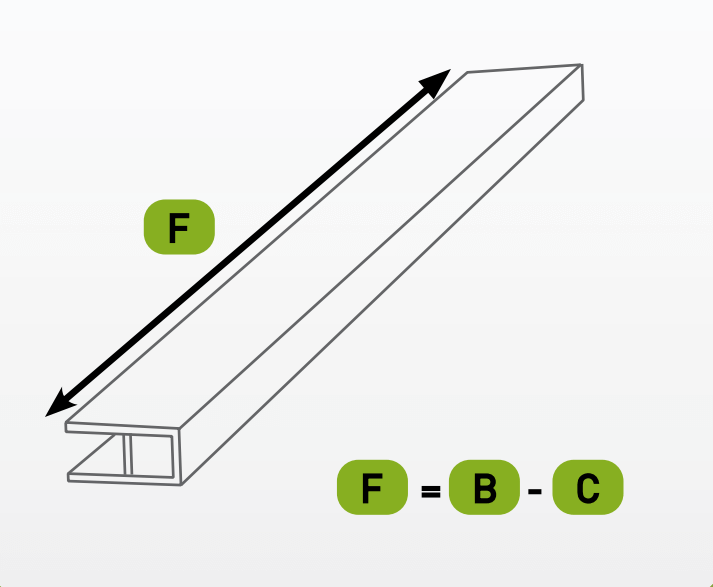

Bij installatie in een nis moeten de geleiderails zo lang zijn als de hoogte van de opening min de hoogte van de kast. Bij wandmontage moeten de geleiderails worden aangepast aan de totale hoogte en moeten ze indien nodig worden ingekort.

5.

AFB. 5

Teken de boorgaten af op de geleiderails. Houd een afstand van maximaal 400 mm tussen de gaten, met de eerste en laatste gaten ca. 100 mm vanaf de rand. Boor eerst met een fijne boor, en verbreed daarna aan de buitenkant met 12 mm voor de afdekkappen.

6.

AFB. 6

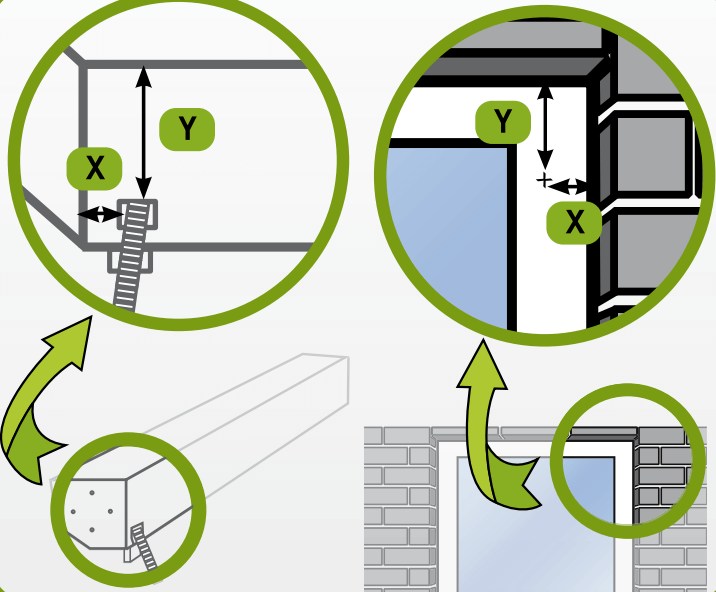

Markeer waar de band of kabel de muur binnenkomt. De afstand tot de latei moet gelijk zijn aan de kastdiepte.

7.

AFB. 7

Gebruik een 16 mm boor voor een 12 mm band of een 20 mm boor voor een 16 mm band om het gat te boren.

7A.

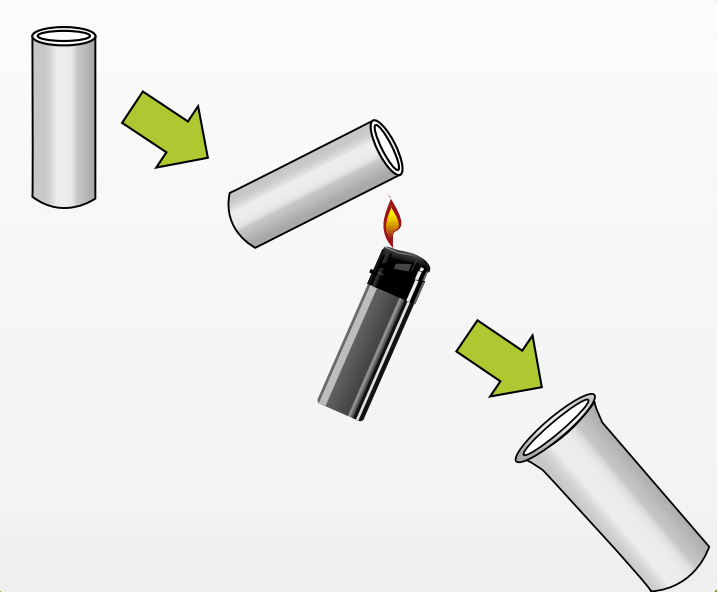

AFB. 7A

Plaats een PVC-buis van dezelfde diameter als het geboorde gat om de band te geleiden. Verwarm deze kort met een aansteker om hem te buigen, en laat hem daarna afkoelen.

7B.

Buiten

Binnen

Kozijnen

AFB. 7B

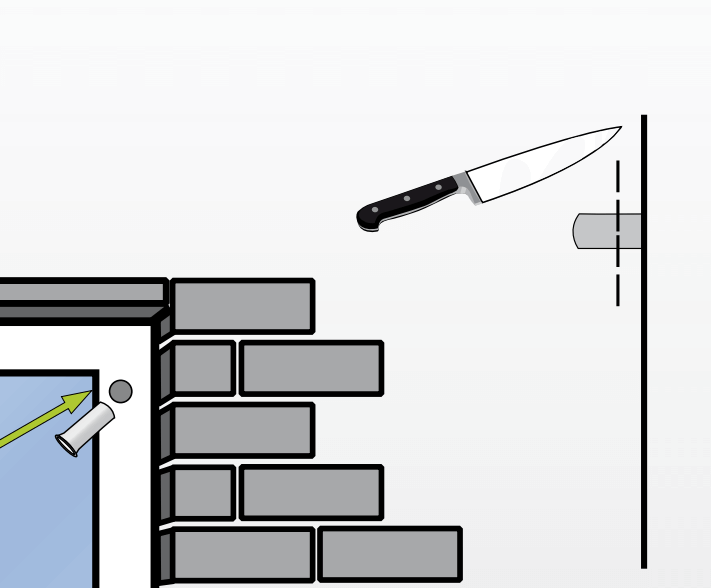

Schuif de PVC-buis van buitenaf in het gat. Snijd het uitstekende deel op de buitenmuur af met een scherp mes of zaag.

8.

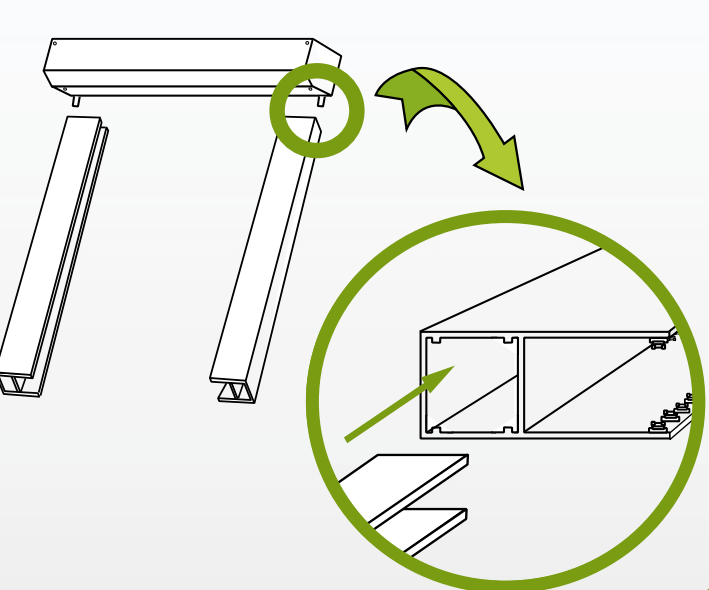

AFB. 8

Plaats de geleiderails op de rolluikkast. De onderlat moet exact in de gleuf passen. Schroef de geleiderails nog niet vast.

9.

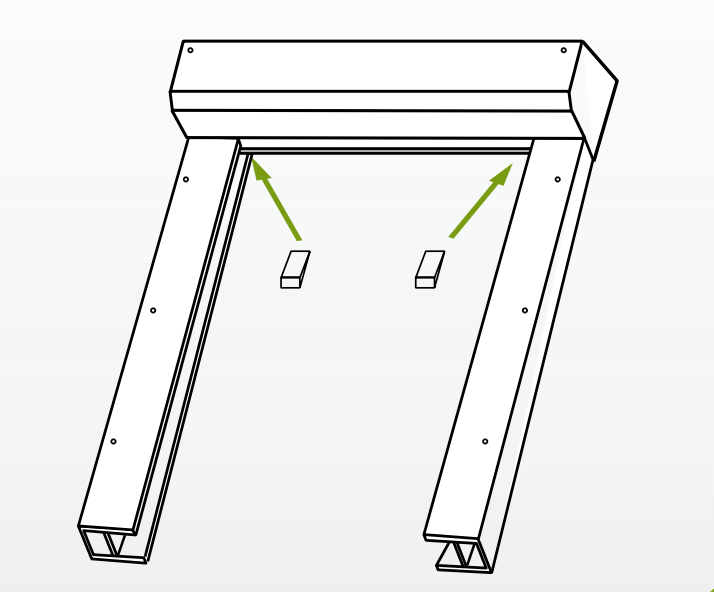

AFB. 9

Controleer de hele rolluikunit vóór montage – let op beschadigingen en pasvorm.

10.

AFB. 10

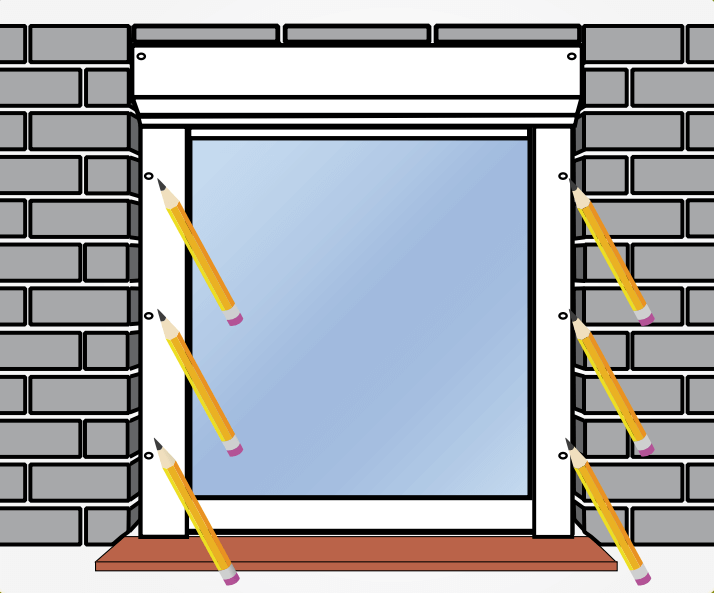

Plaats de gehele eenheid in de nis of op de muur en markeer de schroefgaten op de muur met potlood.

11.

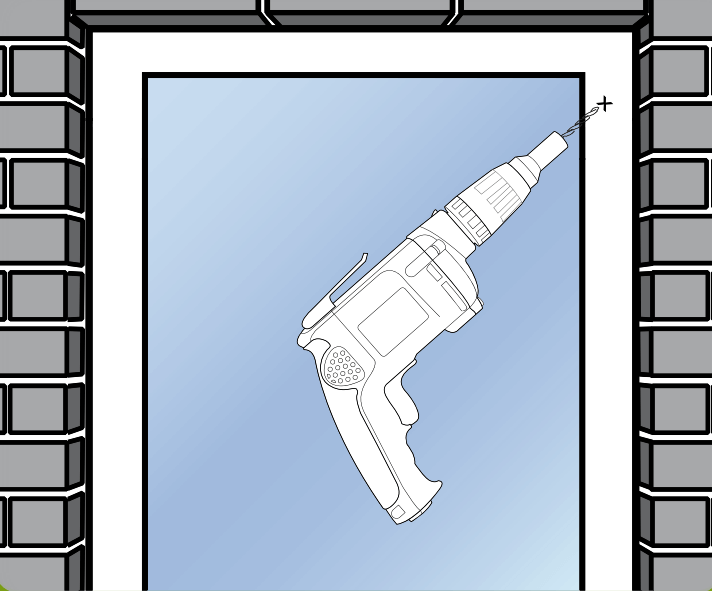

AFB. 11

Boor de gaten in de muur op de gemarkeerde punten en plaats pluggen. Gebruik geschikte pluggen afhankelijk van het type muur.

12.

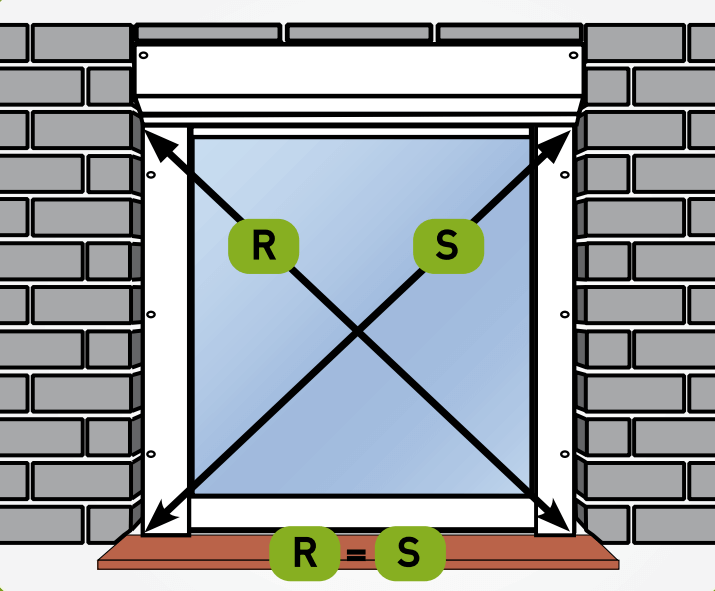

AFB. 12

Plaats de rolluikunit opnieuw en schroef deze vast aan de muur. Begin met de bovenste schroeven, controleer waterpas, en plaats daarna de rest.

13.

AFB. 13

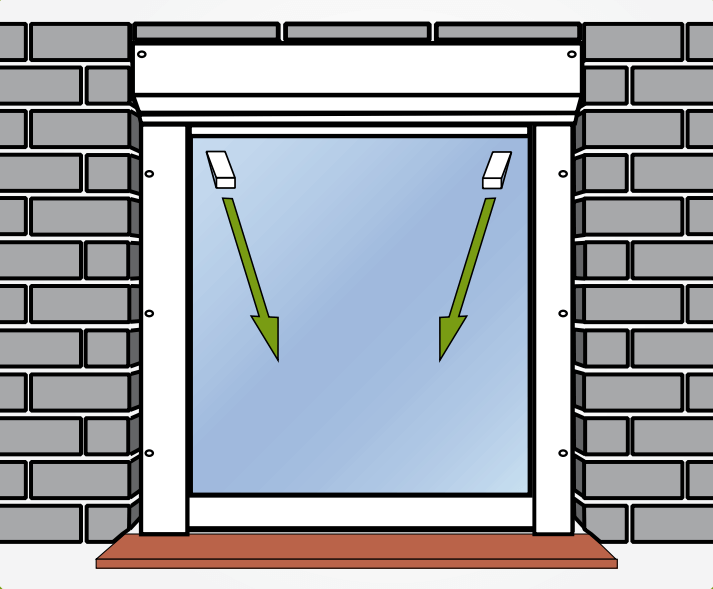

Plaats de bijgeleverde afdekdoppen in de gaten van de geleiderails voor een nette afwerking.

14.

AFB. 14

Trek de band door de PVC-buis in de muur naar binnen. Zorg ervoor dat de band niet draait of geknikt is.

15.

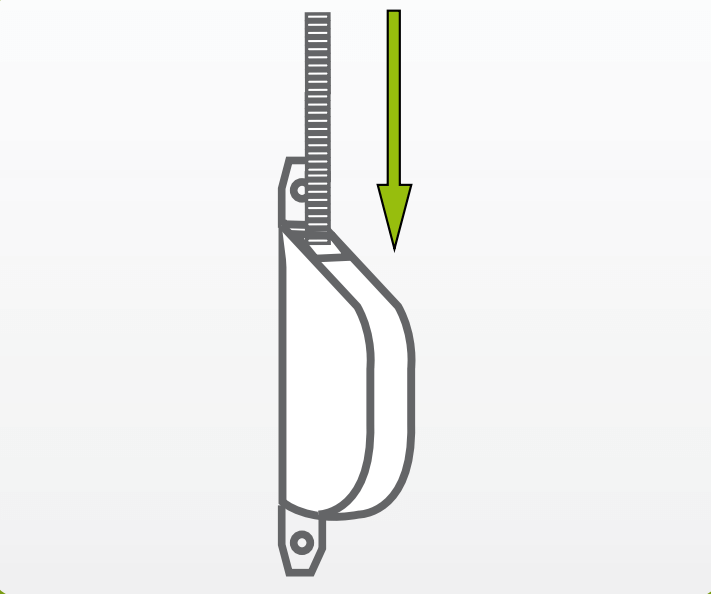

AFB. 15

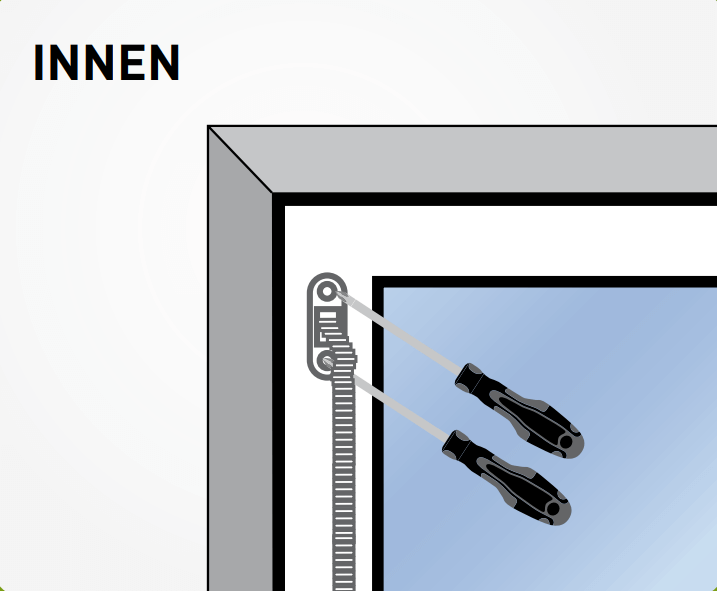

Bevestig de band aan de binnenzijde aan de opwinder. Zorg ervoor dat de band goed op spanning staat voordat u deze volledig vastzet.

16.

AFB. 16

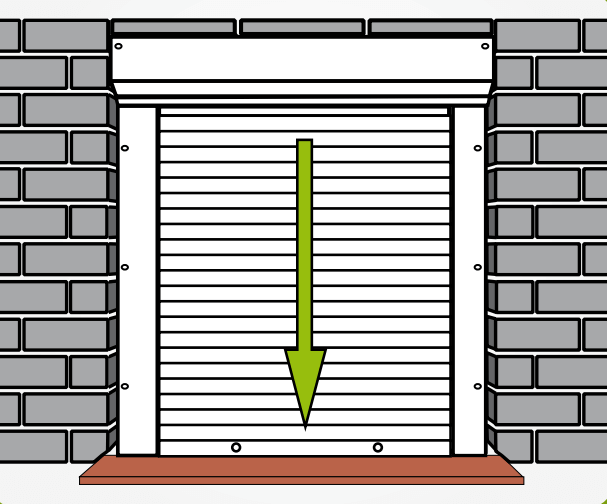

Test de werking van het rolluik. Trek het gordijn volledig omhoog en omlaag. Controleer of alles soepel en stil loopt.

17.

AFB. 17

Controleer alle schroeven en verbindingen nogmaals. Draai alles goed vast.

18.

AFB. 18

Voer een laatste functietest uit. Uw rolluik is nu klaar voor gebruik.

Onderhoudstips

Om langdurig plezier te hebben van uw voorzetrolluik, raden wij aan om het rolluik regelmatig schoon te maken met een zachte doek en een mild reinigingsmiddel. Vermijd agressieve schoonmaakmiddelen of schuursponzen.

Controleer ook periodiek of het pantser soepel loopt en of de band of motor geen slijtage vertoont. Vervang beschadigde onderdelen tijdig om verdere schade te voorkomen.

Alternatieve montage – op het kozijn (op de dag)

Naast montage in de dag (in de nis), kunt u het rolluik ook op de dag (op het kozijn of op de gevel) monteren. In dit geval moet u de geleiderails en de kast iets breder bestellen dan de opening, zodat het geheel de nis volledig afdekt.

Let op: de montagewijze bepaalt de benodigde maten. Meet nauwkeurig en kies de juiste installatiemethode in onze configurator.

Elektrische bediening (optioneel)

Uw voorzetrolluik is ook beschikbaar met een elektrische aandrijving. In plaats van handmatige bandbediening kunt u kiezen voor:

Een buismotor met schakelaar
Een buismotor met afstandsbediening (radio)
Een slimme motor met bediening via app of spraakassistent

Onze motoren worden volledig voorgeconfigureerd geleverd, met alle kabels en bevestigingen. De aansluiting op netstroom of domotica dient door een gekwalificeerde installateur uitgevoerd te worden.

Vragen?

Heeft u nog vragen over de installatie van uw rolluik? Onze klantenservice helpt u graag verder. Neem contact met ons op via e-mail of telefoon. U vindt de contactgegevens op onze contactpagina.

Bedankt voor uw vertrouwen – wij wensen u veel plezier met uw nieuwe voorzetrolluik!
