Informatie over de inmeetservice

Beste klant! Hier vindt u alle nodige informatie om uw op maat gemaakte voorzetrolluik correct op te meten en te bestellen.

Houd eerst rekening met de volgende bijzonderheden:

U neemt de maten van uw voorzetrolluik van buitenaf. Net zoals u naar uw raam kijkt van buiten, noteert u de afmetingen die u in de configurator hebt besteld!
U bepaalt echter de bedieningszijde gezien vanuit het interieur!
Het voorzetrolluik kan worden vervaardigd met een maximale tolerantie van (+/-) 2 mm.

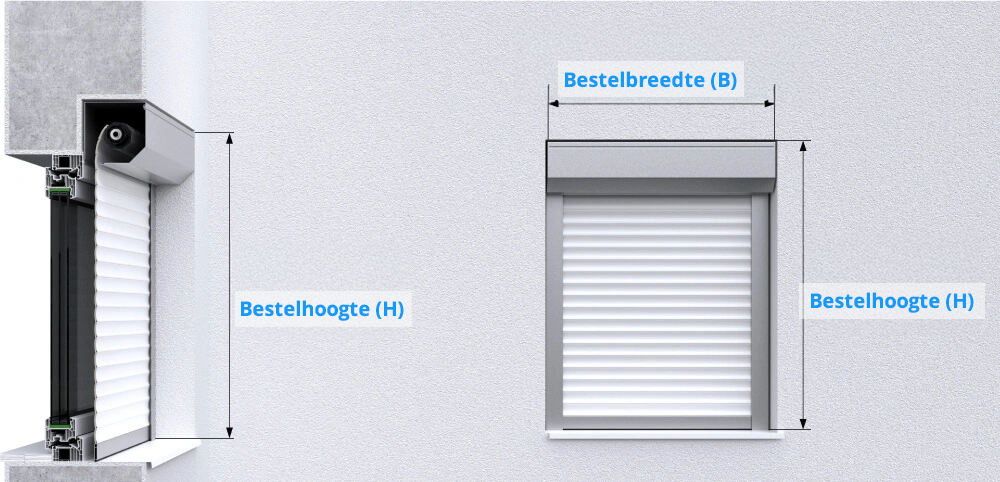

Meetinstructie voor montage onder de latei

De rolluikkast en de geleiderails worden aan de binnenkant van de dagopening gemonteerd, dus op het kozijn van het raam.

Daghoogte - 5 mm = bestelhoogte (H)

Dagbreedte - 5 mm = bestelbreedte (L)

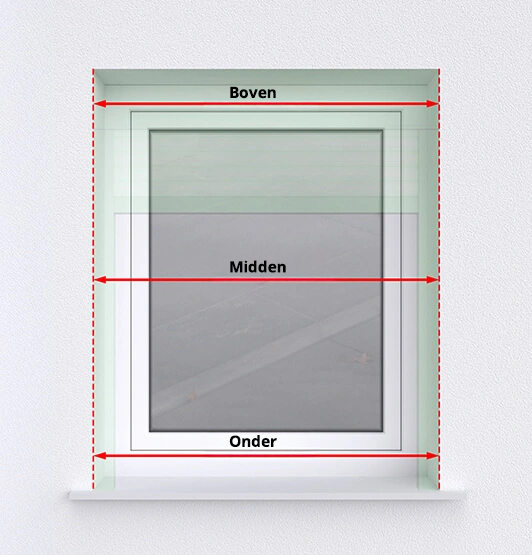

1. Meet de breedte

Meet altijd de breedte van de dagopening op minimaal drie punten: boven, onder en in het midden, en bepaal zo de kleinste maat voor de breedte. Om de bestelbreedte (L) te berekenen, trek minstens 5 mm af van de kleinste gemeten breedte.

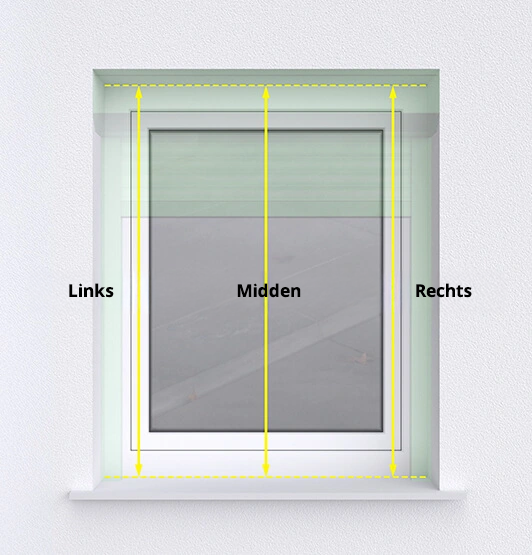

2. Meet nu de hoogte

Als u uw voorzetrolluik op het raam en dus in de dagopening wilt monteren, meet dan de daghoogte op minimaal drie punten, omdat de muuropening vaak ongelijk is gemetseld of gepleisterd, en bepaal de kleinste hoogte. Om de bestelhoogte (H) te berekenen, trek minstens 5 mm af van de kleinste gemeten hoogte.

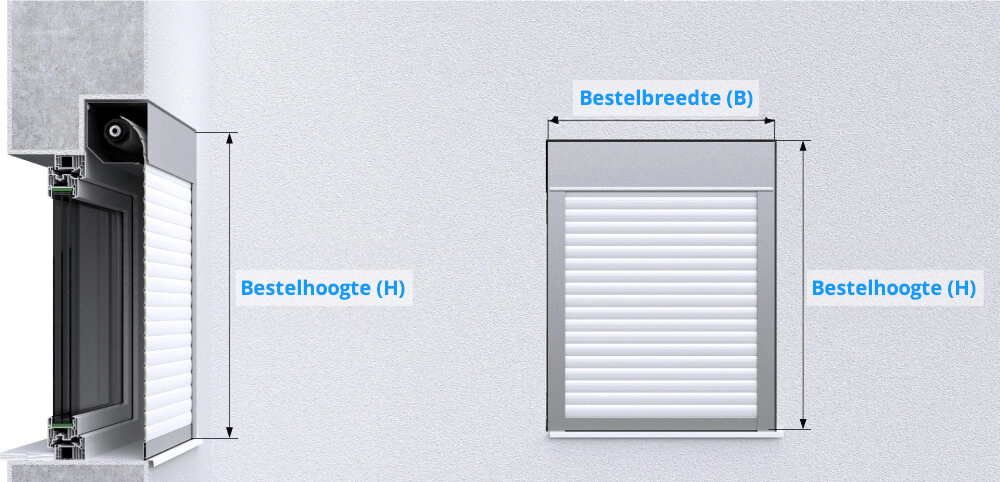

Meetinstructie voor montage onder omgekeerde latei

pvc lamelprofiel 52 OP HET KOZIJN EN IN DE DAGOPENING

De rolluikkast en de geleiderails worden in de dagopening gemonteerd, dus op het raamkozijn.

Daghoogte - 5 mm = bestelhoogte (H)

Dagbreedte - 4 mm = bestelbreedte (L)

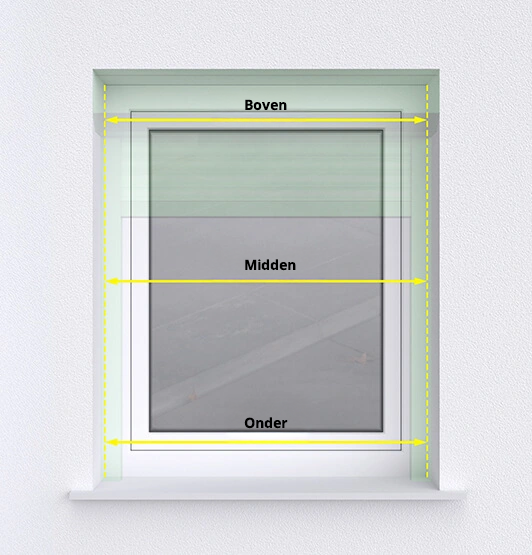

1. Meet de breedte

Meet de breedte van de dagopening op minimaal drie punten: boven, onder en in het midden en bepaal de kleinste maat voor de dagbreedte. Om de bestelbreedte (L) te berekenen, trek 4 mm af van de kleinste gemeten breedte.

2. Meet nu de hoogte

Meet de hoogte van de dagopening op minimaal drie punten en bepaal zo de kleinste hoogte. Om de bestelhoogte (H) te berekenen, trek minstens 5 mm af van de kleinste gemeten hoogte.

Maximale afmetingen van het rolluik per profiel

Hier vindt u de maximale constructiegrenzen van de beschikbare rolluikprofielen bij Rolluikenplaneet.

Controleer eerst of de grenswaarden van het gewenste lamelprofiel overeenkomen met uw eindafmetingen. Let erop dat het maximale oppervlak niet mag worden overschreden.

PVC 37

Kunststof

max. breedte	1600 mm
max. hoogte	3000 mm
max. oppervlakte	3 m²
Geïntegreerd insectenhor	mogelijk

PVC 52

Kunststof

max. breedte	3000 mm
max. hoogte	2700 mm
max. oppervlakte	4,5 m²
Geïntegreerd insectenhor	niet mogelijk

ALU 37

Aluminium

max. breedte	3000 mm
max. hoogte	3000 mm
max. oppervlakte	6 m²
Geïntegreerd insectenhor	mogelijk

ALU 39

Aluminium

max. breedte	3000 mm
max. hoogte	3000 mm
max. oppervlakte	6 m²
Geïntegreerd insectenhor	mogelijk

ALU 52

Aluminium

max. breedte	3700 mm
max. hoogte	2700 mm
max. oppervlakte	10 m²
Geïntegreerd insectenhor	niet mogelijk

Overzicht van de geleiderails

Hier vindt u een overzicht van alle beschikbare geleiderails voor opbouwrolluiken.

F 45/22

Geleiderails

max. rolluikbreedte	1800 mm

F 53/22

Geleiderails

F 66/27

Geleiderails

Maxi-rails voor	Profielen 52

F 53/39 MI

Geleiderails

max. rolluikbreedte	2000 mm
Rails voor rolluiken met insectenhor

F 53/60

Geleiderails

F 53/34

Geleiderails

compatibel niet compatibel	PVC 37 Kunststof	PVC 52 Kunststof	ALU 37 Aluminium	ALU 39 Aluminium	ALU 52 Aluminium
F 45/22
F 53/22
F 66/27
F 53/39 MI
F 53/60
F 53/34

Kastvorm Afgeschuind

Controleer welke kastvorm en kastgrootte geschikt zijn voor uw rolluikprofiel. De maximale totale hoogte van uw opbouwrolluik (inclusief kast) is afhankelijk van de gekozen kastvorm en -grootte.

Kast 137

Afgeschuind

Geïntegreerd insectenhor	niet mogelijk

Kast 150

Afgeschuind

Geïntegreerd insectenhor	mogelijk

Kast 165

Afgeschuind

Geïntegreerd insectenhor	mogelijk

Kast 180

Afgeschuind

Geïntegreerd insectenhor	mogelijk

Kast 205

Afgeschuind

Geïntegreerd insectenhor	mogelijk

Totale hoogte van het rolluik, inclusief kast	PVC 37 Kunststof	PVC 52 Kunststof	ALU 37 Aluminium	ALU 39 Aluminium	ALU 52 Aluminium
137 Afgeschuind	1500 mm	-	1500 mm	1500 mm	-
150 Afgeschuind	1900 mm	1200 mm	1900 mm	1900 mm	1200 mm
165 Afgeschuind	2300 mm	1600 mm	2300 mm	2300 mm	1600 mm
180 Afgeschuind	2800 mm	2100 mm	2800 mm	2800 mm	2100 mm
205 Afgeschuind	3000 mm	2700 mm	3000 mm	3000 mm	2700 mm

Kastvorm Half-rond

Hier vindt u alle selecteerbare halfronde kasten en hun afmetingen.

Kast 137

Half-rond

Geïntegreerd insectenhor	niet mogelijk

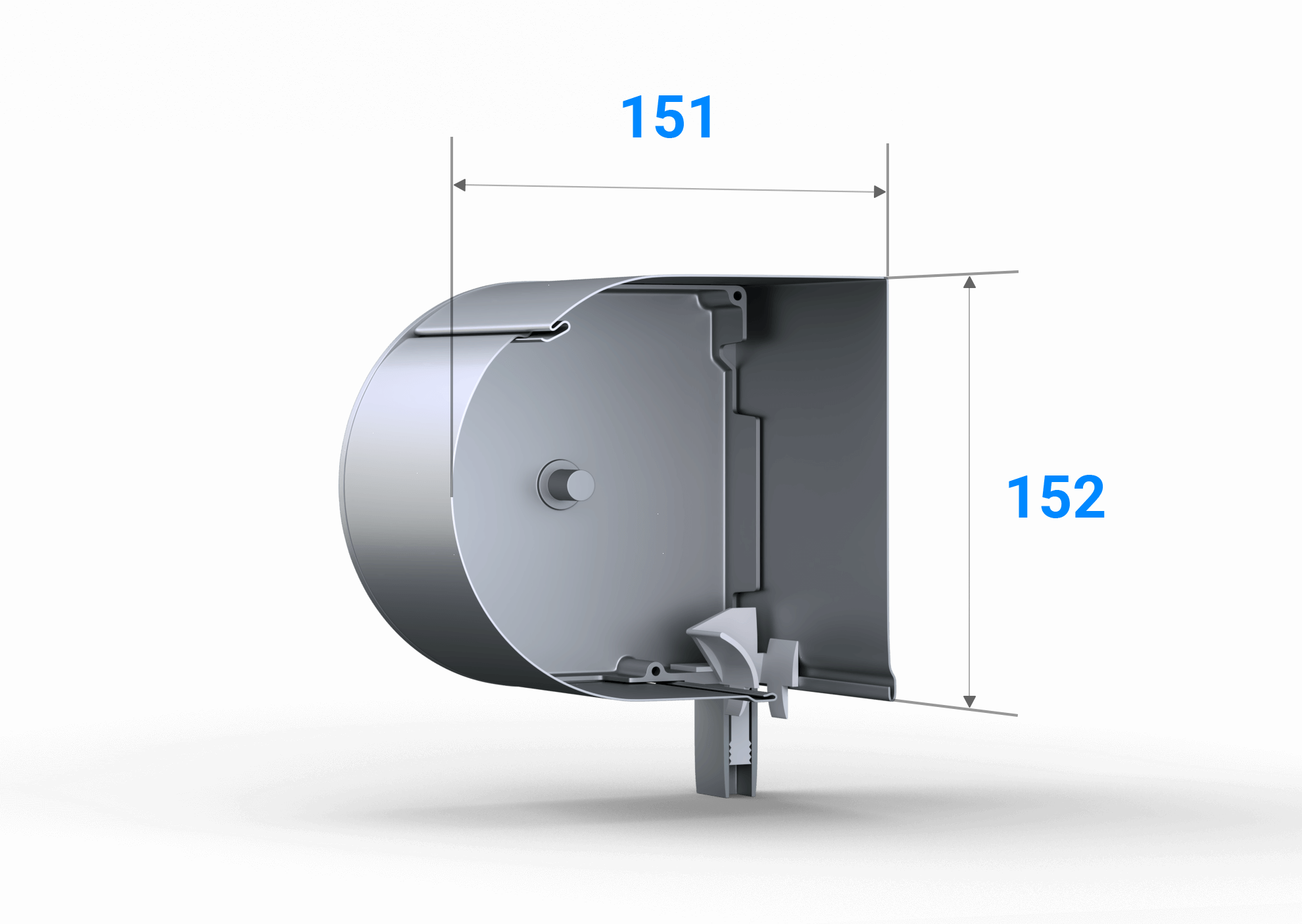

Kast 150

Half-rond

Geïntegreerd insectenhor	mogelijk

Totale hoogte van het rolluik, inclusief kast	PVC 37 Kunststof	PVC 52 Kunststof	ALU 37 Aluminium	ALU 39 Aluminium	ALU 52 Aluminium
137 Half-rond	1500 mm	-	1500 mm	1500 mm	-
150 Half-rond	1900 mm	1200 mm	1900 mm	1900 mm	1200 mm
165 Half-rond	2300 mm	1600 mm	2300 mm	2300 mm	1600 mm
180 Half-rond	2800 mm	2100 mm	2800 mm	2800 mm	2100 mm
205 Half-rond	3000 mm	2700 mm	3000 mm	3000 mm	2700 mm

Kastvorm Kwart-rond

Hier vindt u alle selecteerbare kwartronde kasten en hun afmetingen.

Kast 137

Kwart-rond

Geïntegreerd insectenhor	niet mogelijk

Kast 150

Kwart-rond

Geïntegreerd insectenhor	mogelijk

Totale hoogte van het rolluik, inclusief kast	PVC 37 Kunststof	PVC 52 Kunststof	ALU 37 Aluminium	ALU 39 Aluminium	ALU 52 Aluminium
137 Kwart-rond	1500 mm	-	1500 mm	1500 mm	-
150 Kwart-rond	1900 mm	1200 mm	1900 mm	1900 mm	1200 mm
165 Kwart-rond	2300 mm	1600 mm	2300 mm	2300 mm	1600 mm
180 Kwart-rond	2800 mm	2100 mm	2800 mm	2800 mm	2100 mm
205 Kwart-rond	3000 mm	2700 mm	3000 mm	3000 mm	2700 mm
