RP77 PREMIUM roldeur - Noodzwengel/handbediening
De buismotoren zijn uitgerust met een voorziening voor noodbediening. Handmatige noodbediening, ook wel NHK genoemd, wordt sterk aanbevolen als voorzorgsmaatregel, vooral voor garages die geen extra uitgang hebben. Een noodhandbediening is ook verplicht in de professionele sector, in gesloten ruimtes of garages zonder uitgang of loopdeur. De noodhandbediening is een soort extra deuropener die ook handmatig kan worden bediend bij stroomuitval of een andere technische storing. Dankzij de kleine zijdelingse afmetingen van slechts 24 mm kan deze rechtstreeks in aluminium behuizingen worden geïnstalleerd met behulp van standaardcomponenten, zonder dat er speciale constructies nodig zijn.
De noodhandbediening voldoet aan de nieuwe Europese veiligheidsnorm EN 12453. Het systeem kan worden gebruikt voor zowel linkse rollen (kastje aan de buitenkant) als rechtse rollen (kastje achter de bovendorpel).
Let op: achteraf monteren is niet meer mogelijk op voorgemonteerde roldeuren, omdat er een ander type aandrijving nodig is. Als u kiest voor de handmatige bediening met muurdoorvoer, moet u de muurbreedte opgeven.
Opmerking: voor roldeuren met een kast van 360 mm is het niet mogelijk om het oogje met zeskantstang te selecteren.

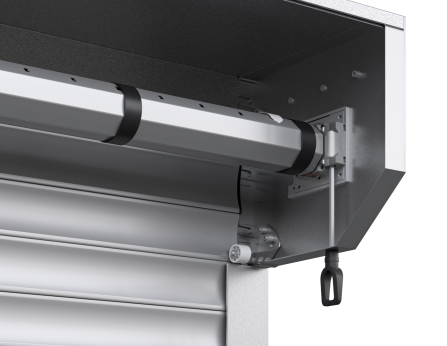

Oogje met zeskantstang
Het oog met zeshoekige stang is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle vooraf uitgeruste handmatige noodbedieningen.
Een knikzwengel wordt meegeleverd, zodat u uw roldeur-aandrijving probleemloos kunt gebruiken bij stroomuitval of technische problemen. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak.
Afhankelijk van de afgewerkte hoogte is de scharnierende zwengel verkrijgbaar in twee lengtes: voor een deurhoogte tot 3500 mm is de scharnierende zwengel 150 cm lang. Vanaf een hoogte van 3501 mm is de zwengel 180 cm lang.
Kast 300

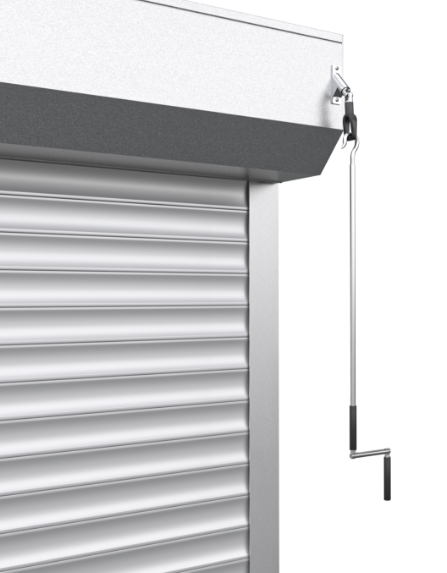

Handbediende noodaandrijving met kogellager - voorpaneel
Het scharnierend lager is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle vooraf uitgeruste noodhandbedieningen.
De zeskant die naar de noodhandbediening leidt, wordt aangepast aan de buismotor, afhankelijk van de grootte van de geselecteerde kast. Het kogellager wordt aanbevolen voor horizontale uitgangen onder 90°. Een knikzwengel wordt meegeleverd, zodat u uw roldeurmotor probleemloos kunt gebruiken bij stroomuitval of technische problemen. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak.
Afhankelijk van de afgewerkte hoogte is de scharnierende zwengel verkrijgbaar in twee lengtes: voor een deurhoogte tot 3500 mm is de scharnierende zwengel 150 cm lang. Vanaf een hoogte van 3501 mm is de zwengel 180 cm lang.

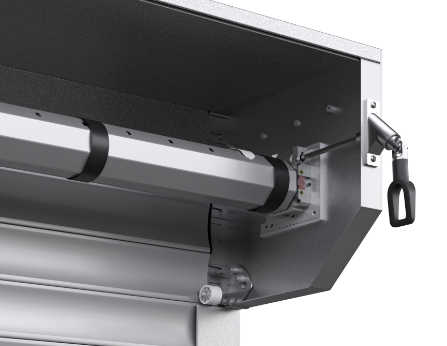

Kast 300

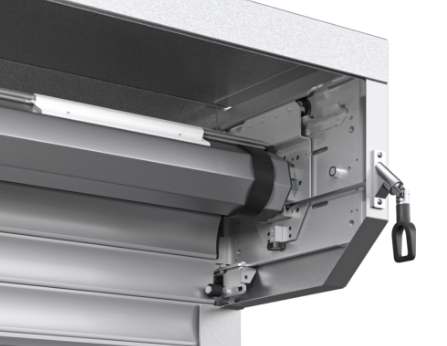

Kast 360
Handbediende noodontgrendeling met kogellager - achterpaneel
Het scharnierend lager is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle vooraf uitgeruste noodhandbedieningen.
De zeskant die naar de noodhandbediening leidt, wordt aangepast aan de buismotor, afhankelijk van de geselecteerde kast. Het kogellager wordt aanbevolen voor horizontale uitgangen onder 90°. Een knikzwengel wordt meegeleverd, zodat u uw roldeurmotor probleemloos kunt gebruiken bij stroomuitval of technische problemen. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak.
Afhankelijk van de afgewerkte hoogte is de scharnierende zwengel verkrijgbaar in twee lengtes: voor een deurhoogte tot 3500 mm is deze 150 cm lang. Vanaf 3501 mm is de zwengel 180 cm lang.

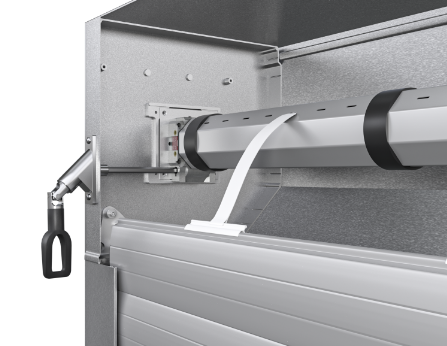

Kast 300 - achterzijde

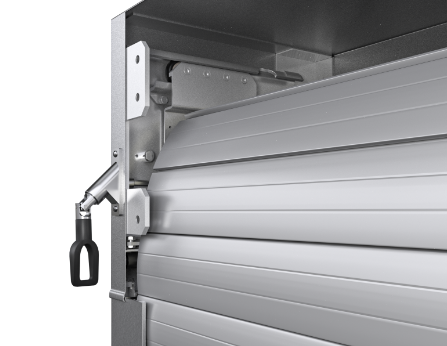

Kast 360 - achterzijde

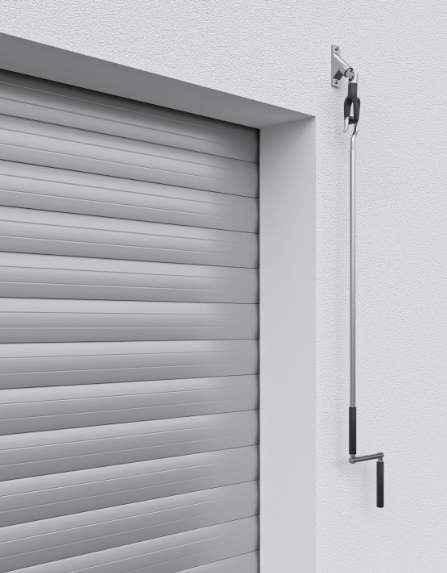

Handbediende noodaandrijving met kogellager voor wanddoorvoeringen
Het kogellager is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle noodhandbedieningen die vooraf zijn uitgerust voor installatie door de muur.
De zeskant die naar de noodhandbediening leidt, wordt aangepast aan de buismotor, afhankelijk van de gekozen kastafmeting en wandbreedte. Als u kiest voor de handbediening met inbouw in de wand, moet u de wandbreedte opgeven. De minimale wandbreedte voor wandinbouw is 120 mm.
U krijgt ook een knikzwengel, zodat u uw roldeurmotor gemakkelijk kunt bedienen als de stroom uitvalt of als er een technisch probleem is. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak. Afhankelijk van de hoogte van de deur is de scharnierende zwengel verkrijgbaar in lengtes van 150 cm of 180 cm.

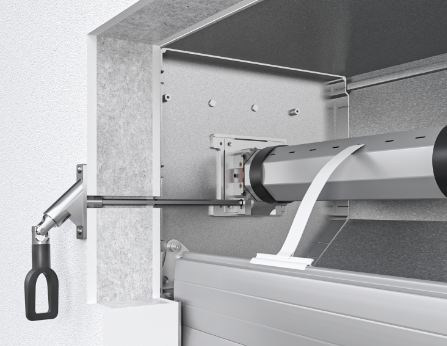

Kast 300 - Wanddoorvoer

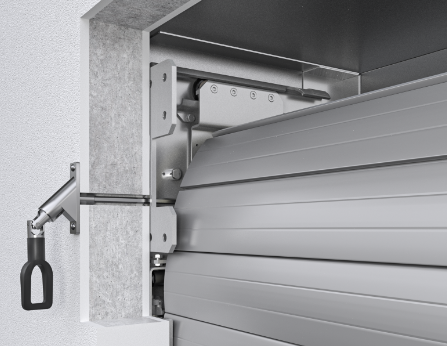

Kast 360 - Wanddoorvoer

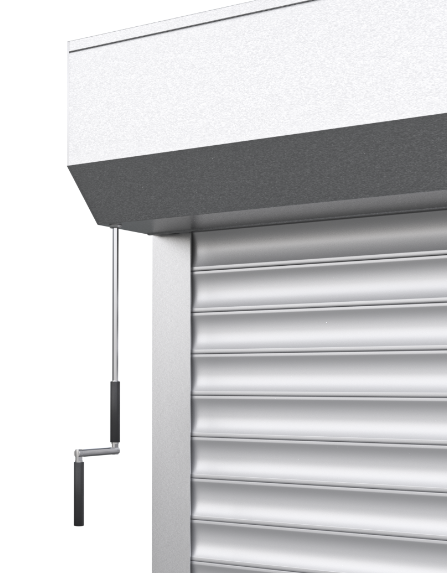

Vergrendeling voor noodontgrendeling - voorpaneel
Deze handbediende noodontgrendeling is uitgevoerd met een vergrendelbaar noodontgrendelingsslot.
Na het openen van de noodontgrendeling kunt u de knikzwengel in de opening plaatsen en het deurblad zonder problemen sluiten of openen.
Er wordt een afneembare knikzwengel meegeleverd, vervaardigd uit een met PVC beklede stalen buis. De zwengel is 90 cm lang.

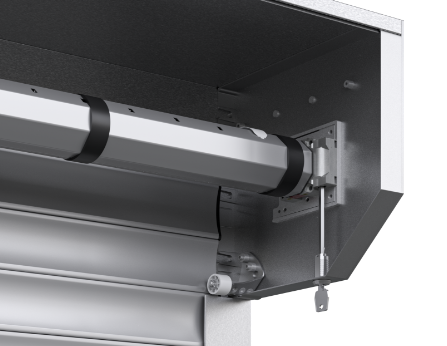

Kast 300

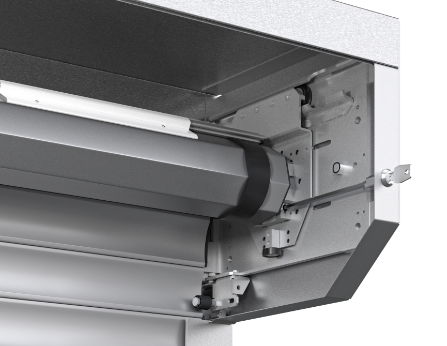

Kast 360
Noodontgrendeling - achterpaneel
Deze handbediende oplossing beschikt over een noodontgrendeling die van buitenaf kan worden vergrendeld. Dit is aan te bevelen bij montage van rechtlopende rollen in de dagopening.
Na het openen van de noodontgrendeling kunt u de knikzwengel in de opening plaatsen en de deurvleugel zonder problemen sluiten of openen.
De afneembare knikzwengel (stalen buis met PVC-coating) is 90 cm lang en wordt meegeleverd.

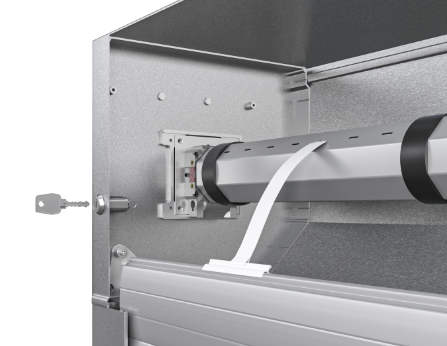

Kast 300 - achterzijde

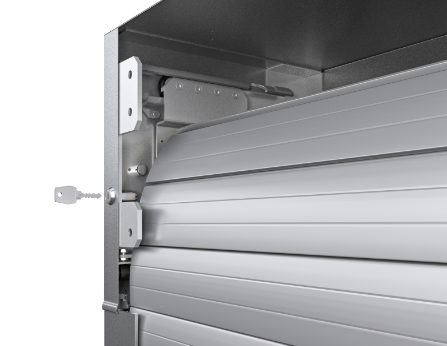

Kast 360 - achterzijde
Noodontgrendelingsslot voor wanddoorvoer
Deze handbediening heeft een vergrendelbare noodontgrendeling. De bediening is eenvoudig dankzij de doorvoerbuis door de wand en de stang richting de noodhandbediening. Bij keuze voor wanddoorvoer moet u de wandbreedte opgeven. De minimale wandbreedte is 120 mm.
Na het openen van de noodontgrendeling kunt u de knikzwengel in de opening plaatsen en het deurblad zonder problemen sluiten of openen. De afneembare zwengel is vervaardigd uit een met PVC beklede stalen buis en is 90 cm lang.

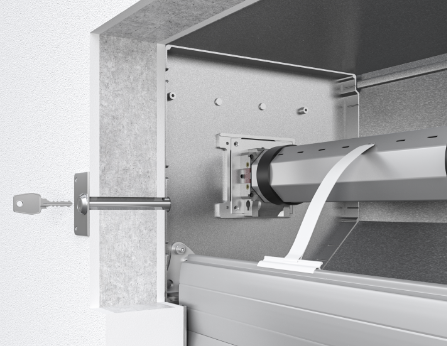

Kast 300 - Wanddoorvoer

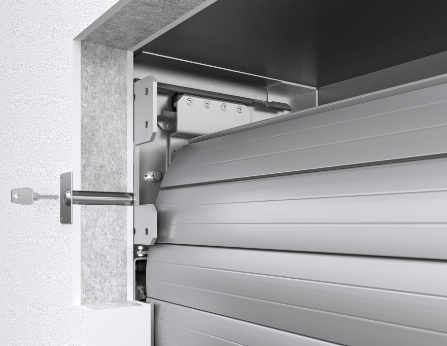

Kast 360 - Wanddoorvoer
