Roldeur RP55 - Noodzwengel/handbediening
De buismotoren zijn uitgerust met een voorziening voor noodbediening. Handmatige noodbediening, ook bekend als NHK, wordt sterk aanbevolen als voorzorgsmaatregel, vooral voor garages zonder extra uitgang. Bovendien is noodhandbediening verplicht in de professionele sector, in gesloten ruimtes of garages zonder uitgang of loopdeur. De noodhandaandrijving is een soort extra deuropener die ook handmatig kan worden bediend bij stroomuitval of een andere technische storing. Dankzij de kleine zijdelingse afmetingen van slechts 24 mm kan deze rechtstreeks in aluminium behuizingen worden geïnstalleerd met behulp van standaardcomponenten, zonder dat speciale constructies nodig zijn.
De noodhandbediening voldoet aan de nieuwe Europese veiligheidsnorm EN 12453. Het systeem kan worden gebruikt voor zowel linkse rollen (kastje aan de buitenkant) als rechtse rollen (kastje achter de bovendorpel).
Let op: achteraf monteren is niet meer mogelijk op voorgemonteerde roldeuren, omdat er een ander type aandrijving nodig is. Als u de noodhandbediening met muurdoorvoer kiest, moet de muurbreedte worden opgegeven.

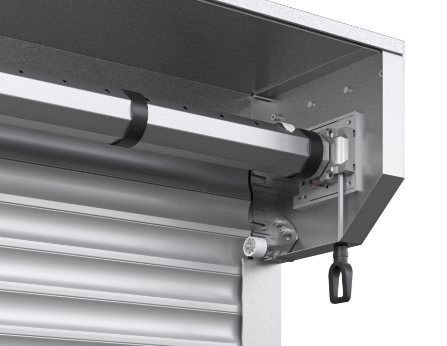

Oog met zeskantige stang
Het oog met zeskantige stang is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle vooraf uitgeruste noodhandbedieningen.
Een knikslinger wordt meegeleverd, zodat u uw roldeurmotor probleemloos kunt bedienen bij stroomuitval of technische problemen. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak.
Afhankelijk van de afgewerkte hoogte is de scharnierende slinger verkrijgbaar in twee lengtes: voor een deurhoogte tot 3500 mm is de scharnierende slinger 150 cm lang. Vanaf een hoogte van 3501 mm is de zwengel 180 cm lang.
Box 250
Box 300
Handbediende noodaandrijving met kogellager - voorpaneel
Het scharnierend lager is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle vooraf uitgeruste noodhandbedieningen.
De zeskant die naar de noodhandbediening leidt, wordt aangepast aan de buismotor, afhankelijk van de grootte van de box die is geselecteerd voor gebruik. Het kogellager wordt aanbevolen voor horizontale uitgangen onder 90°. Een knikzwengel wordt meegeleverd, zodat u uw roldeurmotor probleemloos kunt gebruiken bij stroomuitval of technische problemen. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak.
Afhankelijk van de afgewerkte hoogte is de scharnierende zwengel verkrijgbaar in twee lengtes: voor een deurhoogte tot 3500 mm is deze 150 cm lang. Vanaf een hoogte van 3501 mm is de zwengel 180 cm lang.

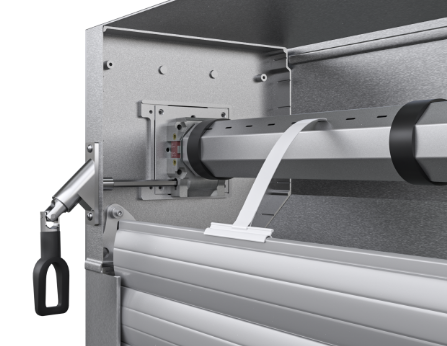

Handbediende noodontgrendeling met kogellager - achterpaneel
Het scharnierend lager is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle vooraf uitgeruste noodhandbedieningen.
De zeskant die naar de noodhandbediening leidt, wordt aangepast aan de buismotor, afhankelijk van de grootte van de box die is geselecteerd voor gebruik. Het kogellager wordt aanbevolen voor horizontale uitgangen onder 90°. Een knikzwengel wordt meegeleverd, zodat u uw roldeurmotor probleemloos kunt bedienen bij stroomuitval of technische problemen. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak.
Afhankelijk van de afgewerkte hoogte is de scharnierende zwengel verkrijgbaar in twee lengtes: voor een deurhoogte tot 3500 mm is deze 150 cm lang. Vanaf een hoogte van 3501 mm is de zwengel 180 cm lang.
Box 250 - achter
Box 300 - achteraan

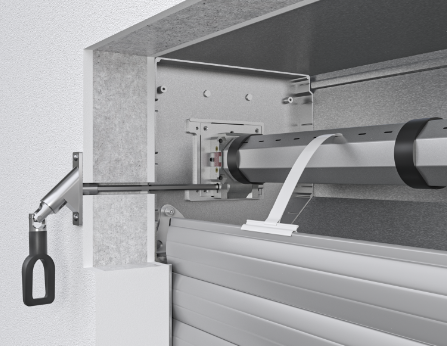

Handbediende noodaandrijving met kogellager voor wanddoorvoeringen
Het kogellager is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle noodhandbedieningen met muurdoorvoer.
De zeskant die naar de noodhandbediening leidt, wordt aangepast aan de buismotor, afhankelijk van de gekozen kastmaat en wandbreedte. Als u kiest voor de noodhandbediening met inbouw in de wand, moet u de wandbreedte opgeven. De minimale wandbreedte voor wandinbouw is 120 mm.
U krijgt ook een knikzwengel, zodat u uw roldeurmotor gemakkelijk kunt bedienen als de stroom uitvalt of als er een technisch probleem is. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak. Afhankelijk van de hoogte van de deur is de scharnierende zwengel verkrijgbaar in lengtes van 150 cm of 180 cm.
Box 250 - Wanddoorvoer
Box 300 - Wanddoorvoer

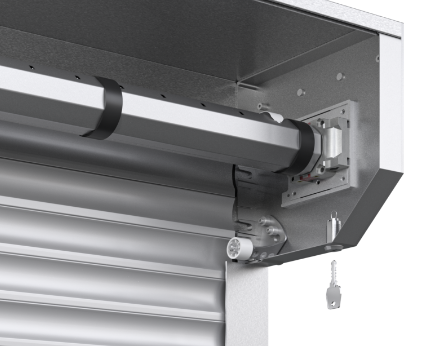

Noodontgrendeling - voorpaneel
Deze handbediende noodontgrendeling heeft een vergrendelbare functie.
Na het openen van de noodontgrendeling kan de scharnierende kruk in de opening worden gestoken en kan het deurblad probleemloos worden gesloten of geopend.
Er wordt een afneembare scharnierende kruk van met PVC beklede stalen buis meegeleverd. De draaikruk is 90 cm lang.
Box 250
Box 300
Roldeur RP55 - Noodzwengel/handbediening
De buismotoren zijn uitgerust met een voorziening voor noodbediening. Handmatige noodbediening, ook bekend als NHK, wordt sterk aanbevolen als voorzorgsmaatregel, vooral voor garages zonder extra uitgang. Bovendien is noodhandbediening verplicht in de professionele sector, in gesloten ruimtes of garages zonder uitgang of loopdeur. De noodhandaandrijving is een soort extra deuropener die ook handmatig kan worden bediend bij stroomuitval of een andere technische storing. Dankzij de kleine zijdelingse afmetingen van slechts 24 mm kan deze rechtstreeks in aluminium behuizingen worden geïnstalleerd met behulp van standaardcomponenten, zonder dat speciale constructies nodig zijn.
De noodhandbediening voldoet aan de nieuwe Europese veiligheidsnorm EN 12453. Het systeem kan worden gebruikt voor zowel linkse rollen (kastje aan de buitenkant) als rechtse rollen (kastje achter de bovendorpel).
Let op: achteraf monteren is niet meer mogelijk op voorgemonteerde roldeuren, omdat er een ander type aandrijving nodig is. Als u de noodhandbediening met muurdoorvoer kiest, moet de muurbreedte worden opgegeven.
Oog met zeskantige stang
Het oog met zeskantige stang is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle vooraf uitgeruste noodhandbedieningen.
Een knikslinger wordt meegeleverd, zodat u uw roldeurmotor probleemloos kunt bedienen bij stroomuitval of technische problemen. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak.
Afhankelijk van de afgewerkte hoogte is de scharnierende slinger verkrijgbaar in twee lengtes: voor een deurhoogte tot 3500 mm is de scharnierende slinger 150 cm lang. Vanaf een hoogte van 3501 mm is de zwengel 180 cm lang.
Box 250
Box 300
Handbediende noodaandrijving met kogellager - voorpaneel
Het scharnierend lager is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle vooraf uitgeruste noodhandbedieningen.
De zeskant die naar de noodhandbediening leidt, wordt aangepast aan de buismotor, afhankelijk van de grootte van de box die is geselecteerd voor gebruik. Het kogellager wordt aanbevolen voor horizontale uitgangen onder 90°. Een knikzwengel wordt meegeleverd, zodat u uw roldeurmotor probleemloos kunt gebruiken bij stroomuitval of technische problemen. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak.
Afhankelijk van de afgewerkte hoogte is de scharnierende zwengel verkrijgbaar in twee lengtes: voor een deurhoogte tot 3500 mm is deze 150 cm lang. Vanaf een hoogte van 3501 mm is de zwengel 180 cm lang.
Handbediende noodontgrendeling met kogellager - achterpaneel
Het scharnierend lager is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle vooraf uitgeruste noodhandbedieningen.
De zeskant die naar de noodhandbediening leidt, wordt aangepast aan de buismotor, afhankelijk van de grootte van de box die is geselecteerd voor gebruik. Het kogellager wordt aanbevolen voor horizontale uitgangen onder 90°. Een knikzwengel wordt meegeleverd, zodat u uw roldeurmotor probleemloos kunt bedienen bij stroomuitval of technische problemen. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak.
Afhankelijk van de afgewerkte hoogte is de scharnierende zwengel verkrijgbaar in twee lengtes: voor een deurhoogte tot 3500 mm is deze 150 cm lang. Vanaf een hoogte van 3501 mm is de zwengel 180 cm lang.
Box 250 - achter
Box 300 - achteraan
Handbediende noodaandrijving met kogellager voor wanddoorvoeringen
Het kogellager is gemaakt van gegalvaniseerd staal en kan worden gebruikt voor alle noodhandbedieningen met muurdoorvoer.
De zeskant die naar de noodhandbediening leidt, wordt aangepast aan de buismotor, afhankelijk van de gekozen kastmaat en wandbreedte. Als u kiest voor de noodhandbediening met inbouw in de wand, moet u de wandbreedte opgeven. De minimale wandbreedte voor wandinbouw is 120 mm.
U krijgt ook een knikzwengel, zodat u uw roldeurmotor gemakkelijk kunt bedienen als de stroom uitvalt of als er een technisch probleem is. De afneembare zwengel bestaat uit een stalen buis met PVC-coating en een haak. Afhankelijk van de hoogte van de deur is de scharnierende zwengel verkrijgbaar in lengtes van 150 cm of 180 cm.
Box 250 - Wanddoorvoer
Box 300 - Wanddoorvoer
Noodontgrendeling - voorpaneel
Deze handbediende noodontgrendeling heeft een vergrendelbare functie.
Na het openen van de noodontgrendeling kan de scharnierende kruk in de opening worden gestoken en kan het deurblad probleemloos worden gesloten of geopend.
Er wordt een afneembare scharnierende kruk van met PVC beklede stalen buis meegeleverd. De draaikruk is 90 cm lang.
Box 250
Box 300
Vergrendeling voor noodontgrendeling - achterpaneel
Deze noodhandbediening heeft een vergrendelbare noodontgrendeling. De bediening is eenvoudig dankzij de zeskantige stang die naar de noodhandbediening leidt. Aanbevolen voor horizontale uitgangen van 90°.
Na het openen van de noodontgrendeling kan de scharnierende kruk in de opening worden gestoken en kan het deurblad zonder problemen worden gesloten of geopend.
Een scharnierende kruk wordt meegeleverd. De afneembare slingerkruk is gemaakt van met PVC gecoate stalen buis en heeft een lengte van 90 cm.
Box 250 - achterkant
Box 300 - achterkant

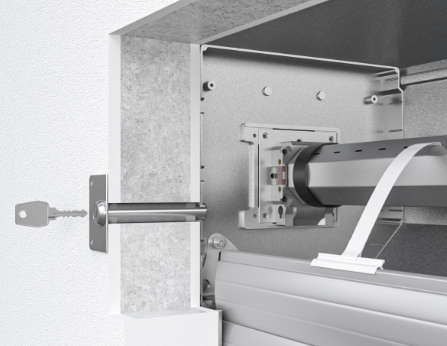

Noodontgrendeling voor wanddoorvoer
Deze noodhandbediening heeft een vergrendelbare noodontgrendeling en een doorvoerbuis door de muur met stang naar de noodhandbediening. Kiest u voor uitvoering met muurdoorvoer, dan moet u de wandbreedte opgeven. De minimale wandbreedte bedraagt 120 mm.
Na het openen van de noodontgrendeling kan de scharnierende kruk in de opening worden gestoken en kan het deurblad probleemloos worden gesloten of geopend. De meegeleverde afneembare zwengel is gemaakt van met PVC beklede stalen buis en is 90 cm lang.
Box 250 - Wanddoorvoer
Box 300 - Wanddoorvoer
